인장·압축시험기 교정, 힘 값이 맞으면 시험 결과도 정확할까요?

힘 성적서가 있으면 신율 결과도 확인된 걸까요?

가상 상황입니다. 품질 담당자가 만능재료시험기, 즉 UTM의 교정성적서를 정리합니다. 힘 측정 결과는 있는데, 실제 검사에서는 늘어난 정도를 나타내는 신율도 사용합니다. 이 성적서로 두 항목을 모두 확인할 수 있을까요?

먼저 어떤 측정 항목을 어느 구성과 범위에서 확인했는지 읽어야 합니다. 시험기 이름이 같아도 성적서의 대상이 힘 측정계인지, 신율계나 변위 항목까지 포함하는지에 따라 알 수 있는 내용이 달라집니다.

이번 글은 정적 인장·압축시험기를 중심으로 의뢰 범위를 정리하는 안내입니다. 순간적인 충격이나 반복 피로시험의 검증 절차를 같은 방식으로 다루지는 않습니다.

힘·변위·신율·속도를 나누어 보세요

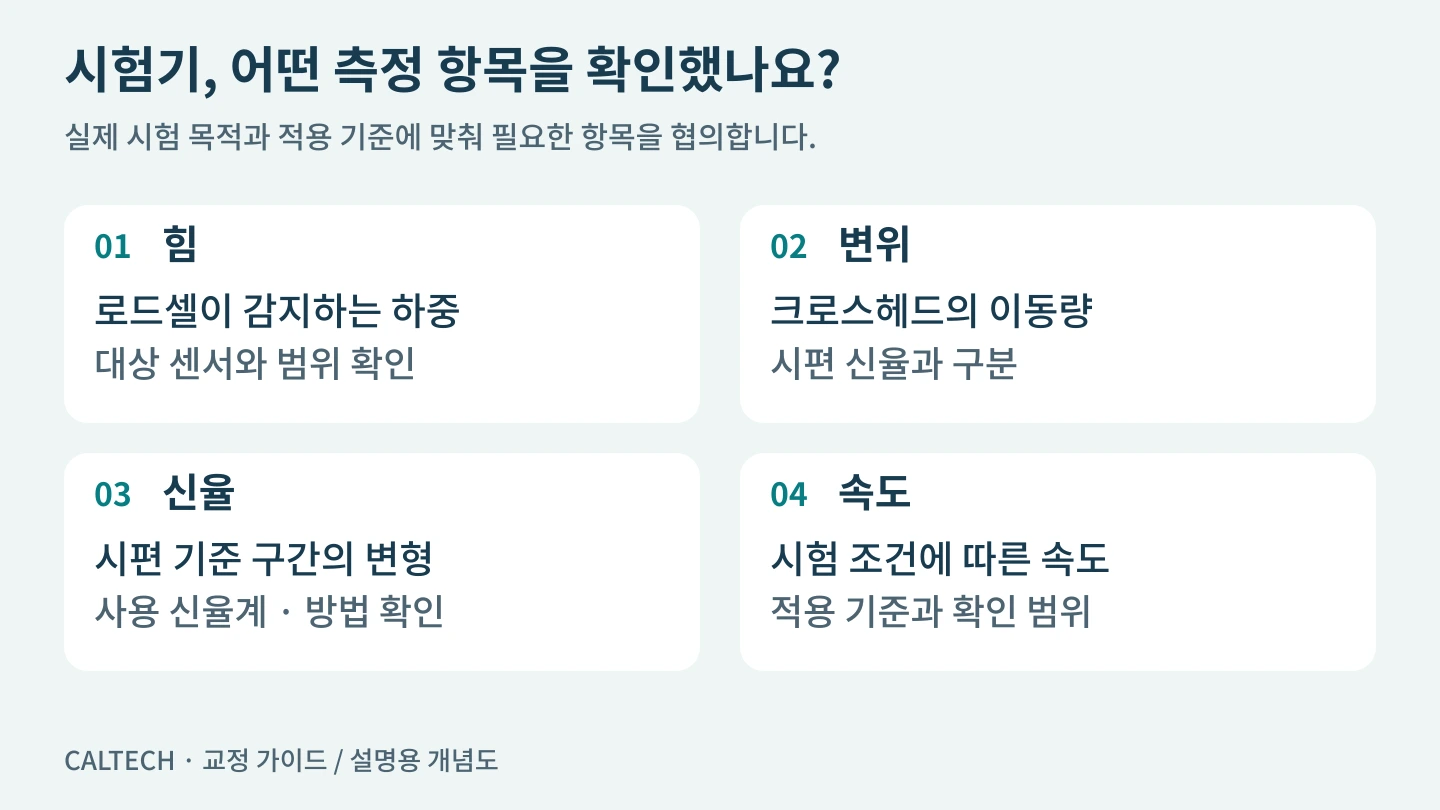

시험기에서는 여러 측정값이 함께 쓰입니다. 힘은 로드셀이 감지하는 하중, 크로스헤드 변위는 움직이는 가로대의 이동량과 연결됩니다. 신율계는 시편의 정해진 구간이 얼마나 변형되는지 확인하는 장치입니다. 속도 역시 시험 목적과 적용 기준에 따라 확인할 항목이 될 수 있습니다.

Instron은 힘·신율·변위·속도를 개별 측정 항목으로 구분하고, 필요한 교정 항목은 수행하는 시험에 따라 달라진다고 안내합니다. 모든 시험에 모든 항목을 일률적으로 적용하기보다 실제 보고하는 결과와 적용 시험 기준에서 출발하세요. (Instron, 교정 서비스 FAQ)

특히 크로스헤드 이동량을 시편 자체의 신율과 그대로 같은 값으로 보면 곤란할 수 있습니다. 하중이 가해지면 프레임과 그립 등 시험기 구성요소의 변형도 이동량에 포함될 수 있기 때문입니다. 신율을 어떤 장치와 방법으로 구하는지 먼저 확인하세요. (Instron, 신율계와 크로스헤드 변위의 차이)

최대 용량에 실제 사용하는 힘 범위를 더해 주세요

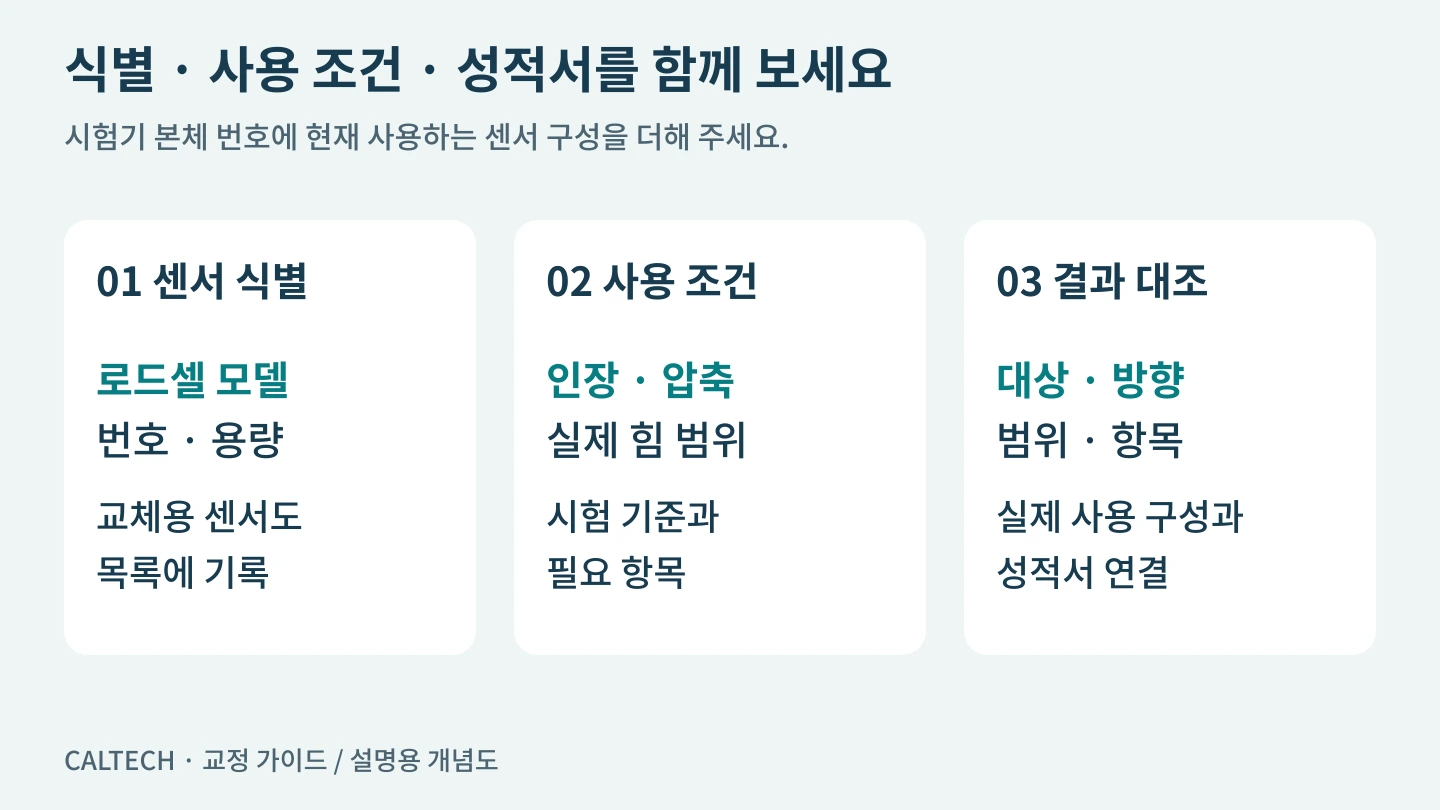

견적을 문의할 때 시험기 최대 용량만 전달하기 쉽습니다. 여기에 현재 장착한 로드셀의 모델·번호·용량, 실제 사용하는 하중 구간과 인장·압축 방향을 더해 보세요.

로드셀을 교체해 사용한다면 센서별 목록이 필요합니다. “시험기는 한 대이고 로드셀은 두 개를 바꾸어 쓴다”는 설명과 각 명판 사진이 있으면, 어떤 구성의 결과가 필요한지 확인하기 좋습니다. 본체 번호만 일치한다고 다른 센서의 결과까지 포함된 것으로 해석하지 마세요.

낮은 하중에서의 결과가 중요하다면 그 구간도 알려주세요. 최대 용량이 충분하다는 정보만으로 실제 시험 범위가 성적서에 포함됐는지 알 수는 없습니다. 모든 시험기에 같은 최소 비율이나 교정점 수를 적용하기보다 대상 센서와 적용 절차에 맞춰 범위를 확인해야 합니다.

방향과 범위의 기본 개념은 푸쉬풀 게이지의 인장·압축 방향 안내에서도 볼 수 있습니다. 다만 휴대형 게이지의 준비사항을 재료시험기 전체의 검증 절차로 그대로 옮기지는 마세요.

힘 측정계 교정과 시험 전체를 구분하세요

ISO 7500-1:2018은 정적 단축 인장·압축시험기의 힘 측정계 교정·검증을 다루는 표준입니다. 그 결과를 고속·동적 시험의 측정 성능까지 확인한 것으로 확대하지 않도록 범위를 구분해야 합니다. (ISO 7500-1:2018 공식 안내)

시험 결과를 검토할 때에는 시편 치수와 준비, 사용하는 그립·지그, 정렬 상태, 시험 조건도 함께 살펴보세요. ZwickRoell 역시 시편에 맞는 그립과 시험 도구를 신뢰할 수 있는 시험의 기본 조건으로 설명합니다. (ZwickRoell, 시편 그립과 시험 도구)

시험 결과에 차이가 생겼다면 곧바로 로드셀 고장으로 단정하기보다 달라진 조건을 적어 주세요. 그립 교체, 센서 교체, 장비 이동·수리 전후인지 등의 기록은 교정과 별도 점검이 필요한 범위를 협의하는 데 도움이 됩니다.

교정 의뢰 전 준비할 정보

설치 상태에서 진행할지, 어떤 지그와 작업 공간을 준비할지도 모델과 설치 조건을 보내 사전에 확인하세요. 항목별 교정 가능 범위와 현장 진행 여부는 해당 기기의 구성을 확인한 뒤 안내드립니다.

성적서를 받으면 기기·센서 식별과 수행 방향, 교정 범위가 의뢰 내용에 맞는지 대조하세요. 기준 이탈이 확인되었다면 이전 검사에 대한 영향 검토 안내를, 공통 서류는 교정 의뢰 전 체크리스트를 참고할 수 있습니다.

칼테크에 시험기와 로드셀 명판, 실제 사용하는 힘 범위·방향, 적용 시험 기준과 이전 성적서를 보내 주세요. 필요한 교정 항목과 진행 방법을 확인해 안내드리겠습니다.
