푸쉬풀 게이지 교정, 당기는 힘과 누르는 힘을 모두 확인해야 할까요?

“500 N짜리 한 대입니다” 다음에 필요한 질문

푸쉬풀 게이지, 푸시풀 게이지 또는 포스 게이지라고 부르는 힘 측정기는 다양한 작업에 사용됩니다. 커넥터를 당겨 빠지는 힘을 보기도 하고, 부품을 눌러 필요한 힘을 확인하기도 합니다.

교정을 문의할 때 최대 용량을 알려주셨다면 다음으로 당기는 방향인지, 누르는 방향인지, 어느 정도의 힘을 주로 측정하는지를 함께 알려 주세요. 두 방향을 모두 사용하는 경우에는 각각의 사용 범위를 정리하는 것이 좋습니다.

“양쪽 다 되는 기기니까 한쪽만 확인해도 되겠지”라고 생각하기 쉽지만, 기기가 제공하는 기능과 이번에 의뢰한 교정 범위는 구분해서 보아야 합니다.

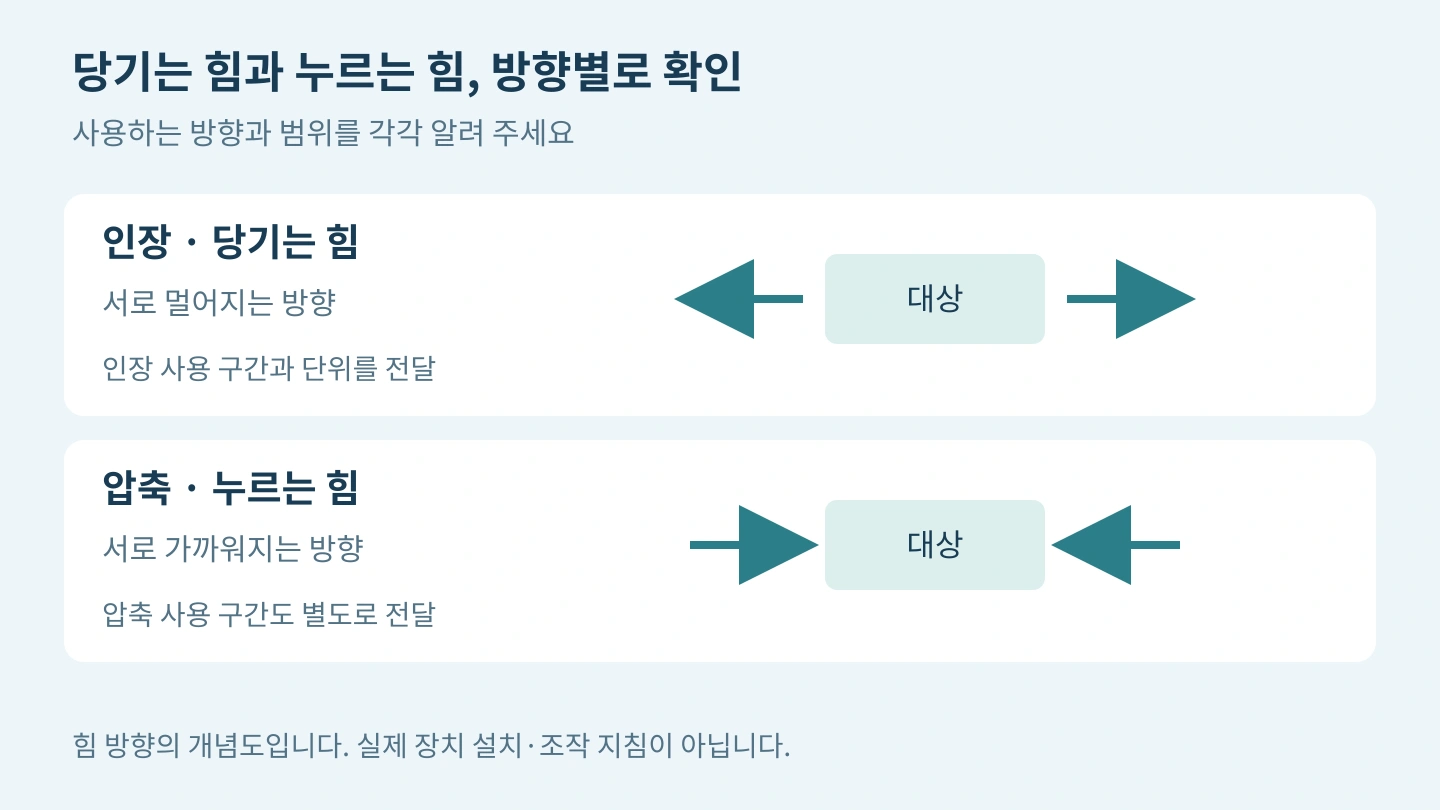

인장과 압축은 성적서에서도 구분해서 확인하세요

인장은 당기는 힘, 압축은 누르는 힘을 뜻합니다. Mark-10의 힘 측정기 설명서도 두 방향의 표시와 교정 단계를 구분합니다. 인장 방향의 결과만으로 압축 방향까지 확인했다고 해석해서는 안 됩니다. (Mark-10 Series 4 설명서, 4절·10절)

한 방향만 사용한다면 그 사실을 먼저 전달하세요. 두 방향을 모두 확인해야 하는지, 한 방향으로 의뢰할 수 있는지는 기기의 구조와 제조사 요구사항, 사용 목적 및 적용 교정 절차에 따라 협의합니다. 특정 모델 설명서의 교정점 수를 모든 푸쉬풀 게이지에 공통으로 적용하지는 않습니다.

성적서를 받은 뒤에도 방향과 범위를 살펴보세요. 의뢰 목록에는 인장·압축을 모두 적었는데 결과에서 한 방향만 찾을 수 있다면 사용하기 전에 교정기관에 확인하는 것이 좋습니다.

최대 용량과 평소 측정하는 값은 다릅니다

최대 용량이 같아도 사용하는 구간은 달라질 수 있습니다. 문의 내용을 비교하면 차이가 분명해집니다.

표의 수치는 문의 방법을 설명하기 위한 가상 예시입니다. 칼테크의 인정범위나 권장 교정점을 나타내지 않습니다.

기기 사양에 정확도가 최대 용량 대비 비율인 %FS로 표시되는 경우, 이를 현재 측정값 대비 같은 비율로 읽으면 안 됩니다. 분해능과 정확도도 같은 뜻이 아닙니다. 작은 힘을 측정하는 업무라면 용량만 전달하기보다 필요한 허용범위와 사용 구간을 함께 알려 주세요. (Mark-10, Accuracy·Capacity 안내)

단위도 빠뜨리지 마세요. 현장에서 “킬로”라고 부르더라도 성적서와 의뢰서에는 화면의 N·kgf 등 힘 단위를 정확히 적어야 합니다. 서로 다른 단위의 숫자를 그대로 비교하지 않도록, 기기 화면과 검사 기준서의 표기를 함께 확인해 주세요.

센서와 표시기가 분리되어 있다면 조합을 알려 주세요

본체에 센서가 들어 있는 일체형과 외부 센서를 연결하는 분리형은 준비할 정보가 다릅니다. 분리형은 표시기만의 모델명으로 실제 측정 구성을 설명하기 어렵습니다.

센서와 표시기를 조합한 상태로 교정성적서를 제공하는 제조사 사례도 있습니다. 사용 중인 조합을 먼저 확인하고, 표시기·센서 각각의 모델명과 제조번호, 연결 케이블 및 사용 채널을 정리하세요. 센서를 바꾸어 사용한다면 조합별로 어떤 범위를 확인할지 협의해야 합니다. (Mark-10 R03, 센서·표시기 조합 교정 안내)

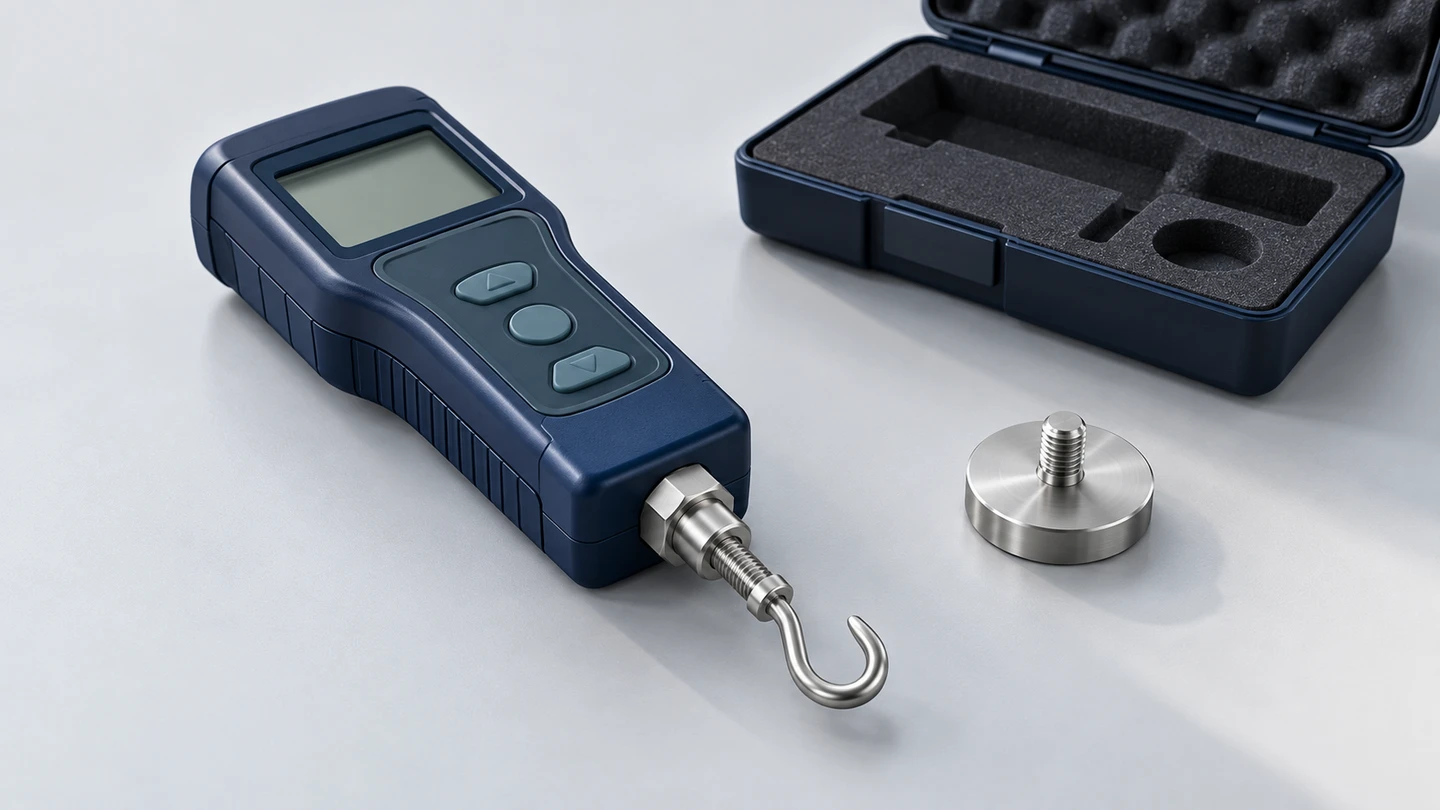

일체형이라면 본체와 명판 사진, 장착하는 후크나 압축 부속품 사진을 준비하면 좋습니다. 시험 스탠드나 모든 부속품을 일괄 발송하기보다, 필요한 동봉 범위를 접수 전에 확인해 주세요.

최대값이 달라질 때는 시험 조건도 남기세요

기기의 힘 교정 결과만으로 제품 시험의 모든 조건이 확인되는 것은 아닙니다. 제품을 잡는 방식, 힘을 가하는 방향, 사용 모드가 바뀌었는지 기록해 보세요. 최대값 표시를 사용한다면 해당 모드와 설정을 알려주는 것이 좋습니다.

제조사 설명서는 하중 축에 맞게 힘이 전달되도록 부속품을 설치할 것을 안내하고, 실시간값과 인장·압축 최대값 모드를 구분합니다. 과부하는 센서 손상의 원인이 될 수 있으므로 과부하·낙하 이후 증상이 생겼다면 그 이력도 전달하세요. (Mark-10 Series 4 설명서, 1.2절·3.1.3절·5절)

예를 들어 “같은 제품에서 값이 달라진다”는 설명에 “후크를 교체한 뒤, 인장 최대값 모드에서 발생한다”는 정보를 더해 보세요. 이는 원인을 확정하는 진단이 아니라, 교정과 별도 점검이 필요한 부분을 상담하기 위한 기록입니다. 고정된 힘에서의 교정과 순간적으로 변하는 힘의 최대값 응답 검증을 동일하게 생각하지 않는 것도 중요합니다.

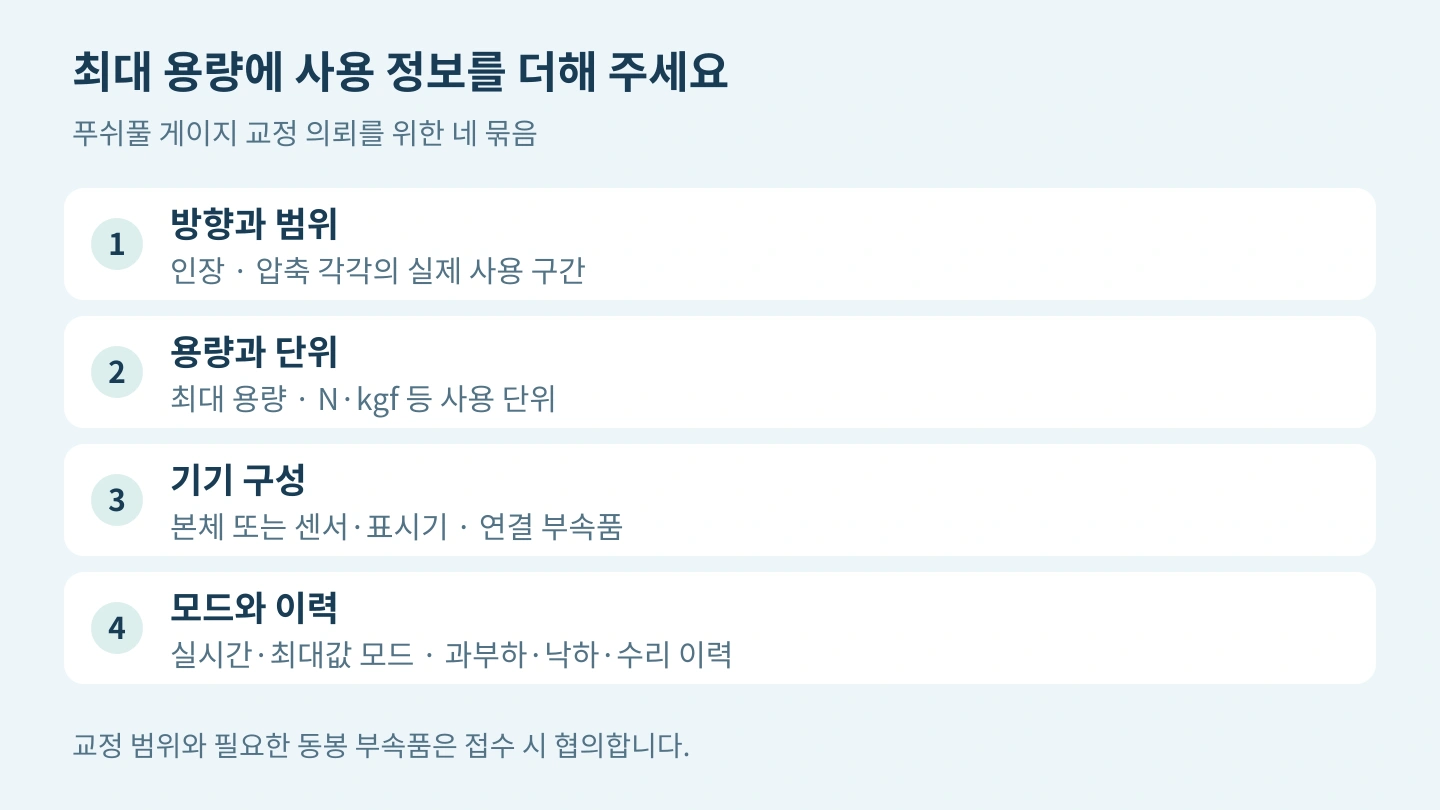

이 양식으로 문의 내용을 정리해 보세요

아래 항목을 복사해 알고 있는 내용부터 작성해 주세요.

기기 제조사·모델명·제조번호:
최대 용량 / 사용 단위:
인장 사용 범위 / 압축 사용 범위:
표시기·센서 구성과 연결 부속품:
실시간값·최대값 등 사용 모드:
적용 검사 기준 / 이상 증상 / 과부하·수리 이력:
이전 성적서 보유 여부 / 희망 일정:

기기 식별과 이전 성적서 준비는 「교정 의뢰 전 체크리스트」에서 더 자세히 볼 수 있습니다.

칼테크에 기기 사진과 사용하는 방향·범위를 보내 주세요. 모델과 구성에 따른 교정 가능 항목, 인정범위 및 준비할 부속품을 확인해 안내드리겠습니다. 푸쉬풀 게이지 교정 문의하기
