게이지 블록 교정, 등급 표시만으로 상태를 알 수 있을까요?

기준으로 쓰던 블록도 함께 확인하고 있나요?

가상 상황입니다. 검사 담당자가 늘 쓰던 게이지 블록으로 마이크로미터를 확인했는데 지난번과 값이 다릅니다. 케이스에는 등급이 표시되어 있고 겉보기에도 멀쩡합니다. 그렇다면 마이크로미터만 다시 확인하면 될까요?

이때는 측정기와 함께 기준으로 사용한 블록의 식별정보, 교정 결과, 사용 조건도 살펴보세요. 한 번의 차이만으로 어느 쪽이 원인인지 확정하기는 어렵습니다. 어떤 블록을 어떤 조건에서 사용했는지 남기는 것이 확인의 출발점입니다.

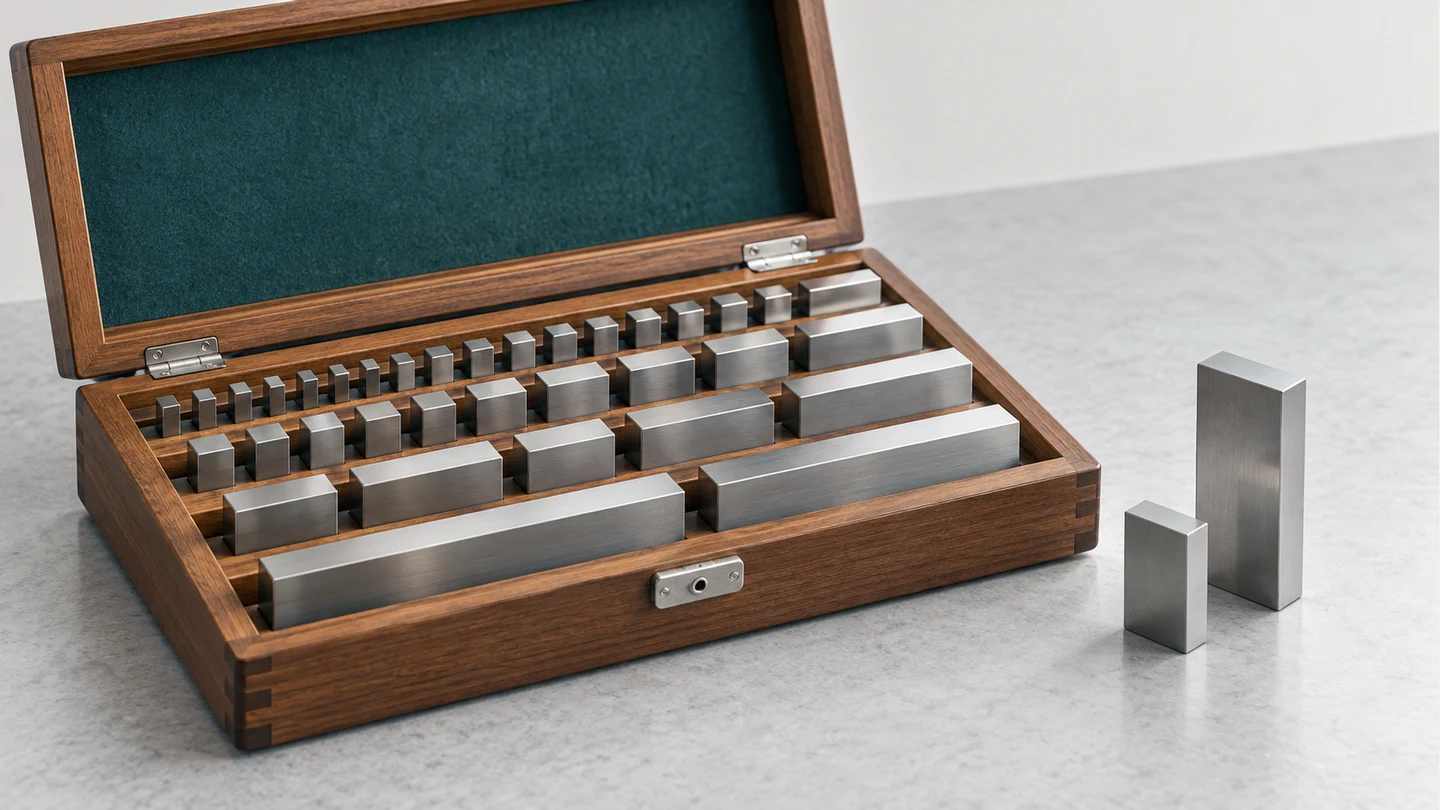

게이지 블록은 블록 게이지라고도 부르는 길이 기준기입니다. 마이크로미터의 영점과 사용 구간, 높이 게이지의 기준면과 접촉 조건에 이어, 이번에는 기준기 자체의 관리에 초점을 맞춥니다.

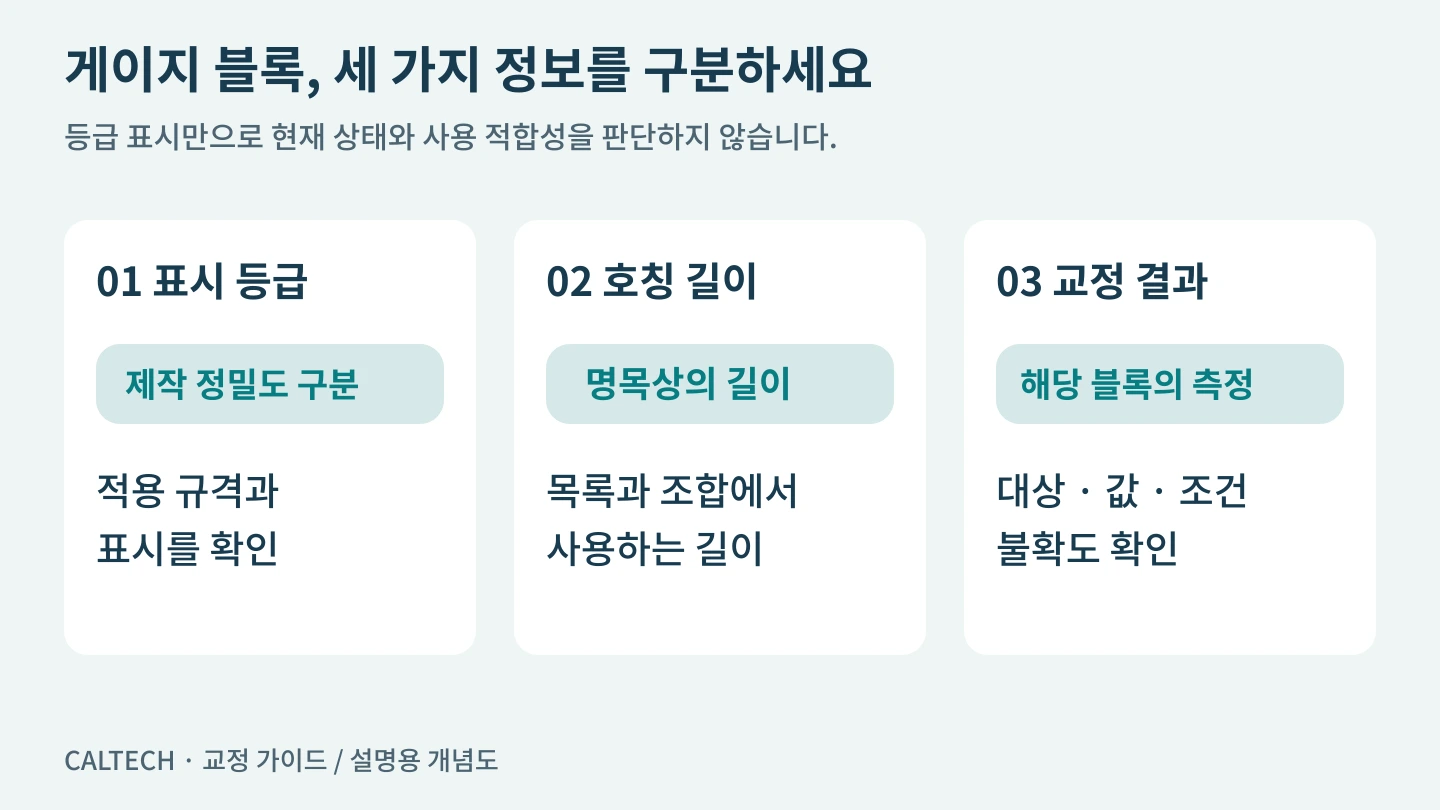

등급, 호칭 길이, 교정 결과는 다른 정보입니다

표시 등급은 제작 정밀도를 구분하는 정보이고, 호칭 길이는 블록을 구별하고 조합할 때 사용하는 명목상의 길이입니다. 개별 블록의 교정 결과는 정해진 측정 조건에서 확인한 길이 정보입니다. 등급 표시만으로 지금의 길이 편차와 사용 상태를 알 수는 없습니다.

제조사 자료도 케이스 번호와 개별 블록 식별번호를 구분하고, 검사 시점의 호칭 길이에 대한 편차를 개별 블록과 연결해 제시합니다. 따라서 케이스에 적힌 등급만 보는 데서 그치지 말고, 실제 사용하는 블록과 성적서의 대상을 대조해야 합니다. (Mitutoyo, Gauge Blocks, p.9)

성적서에서는 대상 식별, 교정 항목과 조건, 보고된 값·불확도를 확인하세요. 교정을 받았다는 사실만으로 표시 등급에 자동으로 합격했다거나 모든 사용 목적에 적합하다고 판단하지는 마세요. 합부판정이 필요하다면 적용 기준과 판정 범위도 함께 확인해야 합니다.

측정면과 온도 조건도 기록하세요

게이지 블록의 기준은 서로 마주 보는 두 측정면입니다. 오염이나 손상, 취급·보관 상태를 함께 살펴야 하는 이유입니다. NPL 안내서는 상태 점검·보관·밀착을 별도로 다루며, 온도에 따라 길이가 변하고 그 정도는 재질과 관계가 있다고 설명합니다. (NPL, Care and use of gauge blocks)

값이 달라졌다면 블록을 어디서 가져왔는지, 손으로 오래 잡았는지, 낙하나 찍힘이 있었는지 기록해 보세요. 외관 확인과 교정은 확인 범위가 다릅니다. 눈에 띄는 손상이 없다는 사실만으로 길이 상태를 확정하기는 어렵습니다.

게이지 블록 비교교정은 같은 호칭 길이의 기준 블록과 차이를 비교하는 방식으로 설명할 수 있습니다. 이때 온도도 측정에 영향을 주는 조건입니다. 단순히 두 물체를 맞대어 표시가 같다는 확인과는 구분해야 합니다. (NIST, 게이지 블록 비교 측정 안내)

밀착이 잘되지 않거나 찍힘이 보인다면 관찰한 상태를 사진으로 남기고 처리 방법을 협의하세요. 표면을 임의로 연마해 맞추기보다 재질과 제조사 관리 지침을 확인하는 편이 좋습니다. 온도 적응 시간이나 세척 방법을 모든 블록에 같은 값으로 정해서 적용하지 마세요.

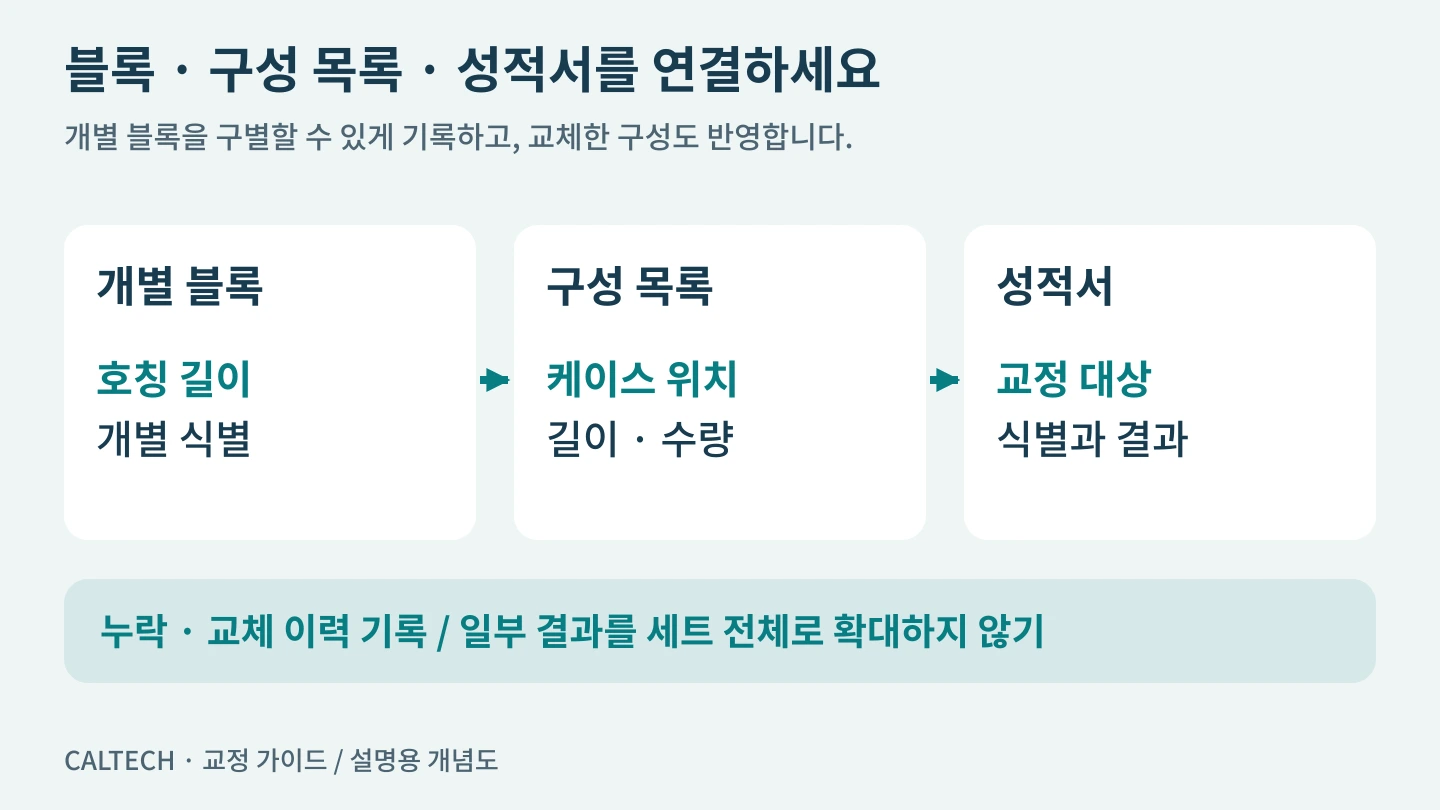

케이스 번호와 개별 블록을 연결하세요

오래 사용한 세트에는 교체한 블록이나 비어 있는 자리가 있을 수 있습니다. 케이스 번호는 같아도 구성은 이전 성적서와 달라질 수 있으므로, 호칭 길이·개별 식별·케이스 위치를 함께 정리하세요.

식별 표기가 읽히지 않거나 같은 호칭 길이의 블록이 여러 개라면 사진과 기존 목록을 준비해 구별 방법을 상담하세요. 측정면에 임의로 각인하거나 스티커를 붙이는 방식으로 식별을 해결하지는 마세요. 케이스 전체 사진과 개별 표기 사진을 함께 남기면 대조하기 쉽습니다.

세트 일부를 의뢰하려면 대상 목록을 먼저 보내 교정 가능 여부와 관리 범위를 확인하세요. 일부 블록의 결과를 세트 전체의 결과로 확대하지 않는 것이 중요합니다. 자주 쓰는 길이와 사용 목적을 알려주면 필요한 범위를 협의하는 데 도움이 됩니다.

교정 의뢰 전 준비할 정보

성적서를 받으면 의뢰 목록과 대상 블록이 일치하는지 확인하고, 이후 교체한 블록의 기록도 이어서 관리하세요. 공통 서류 준비는 교정 의뢰 전 체크리스트에서 확인할 수 있습니다.

칼테크에 게이지 블록 세트 사진과 호칭 길이·수량, 재질·표시 등급, 이전 성적서를 보내 주세요. 교정 가능 범위와 준비사항을 확인해 안내드리겠습니다.
