다이얼 게이지 교정, 누를 때와 돌아올 때 값이 다르다면?

같은 위치인데 바늘이 다른 곳을 가리킨다면

가상 상황입니다. 가공품을 비교 측정하던 담당자가 다이얼 게이지의 측정자를 눌렀다가 천천히 되돌립니다. 처음과 같은 위치라고 생각했는데 바늘이 조금 다른 곳에 멈춥니다. 영점을 다시 맞추면 해결될까요?

먼저 어느 방향으로 움직였을 때 차이가 생겼는지, 같은 조작을 반복해도 같은 현상이 나타나는지 기록해 보세요. 영점을 다시 맞추는 것만으로 왕복 방향에 따른 차이까지 확인한 것은 아닙니다. 다만 현장에서 관찰한 차이를 곧바로 기기 고장이나 특정 오차로 단정해서도 안 됩니다. 고정 상태와 접촉 조건도 함께 살펴야 합니다.

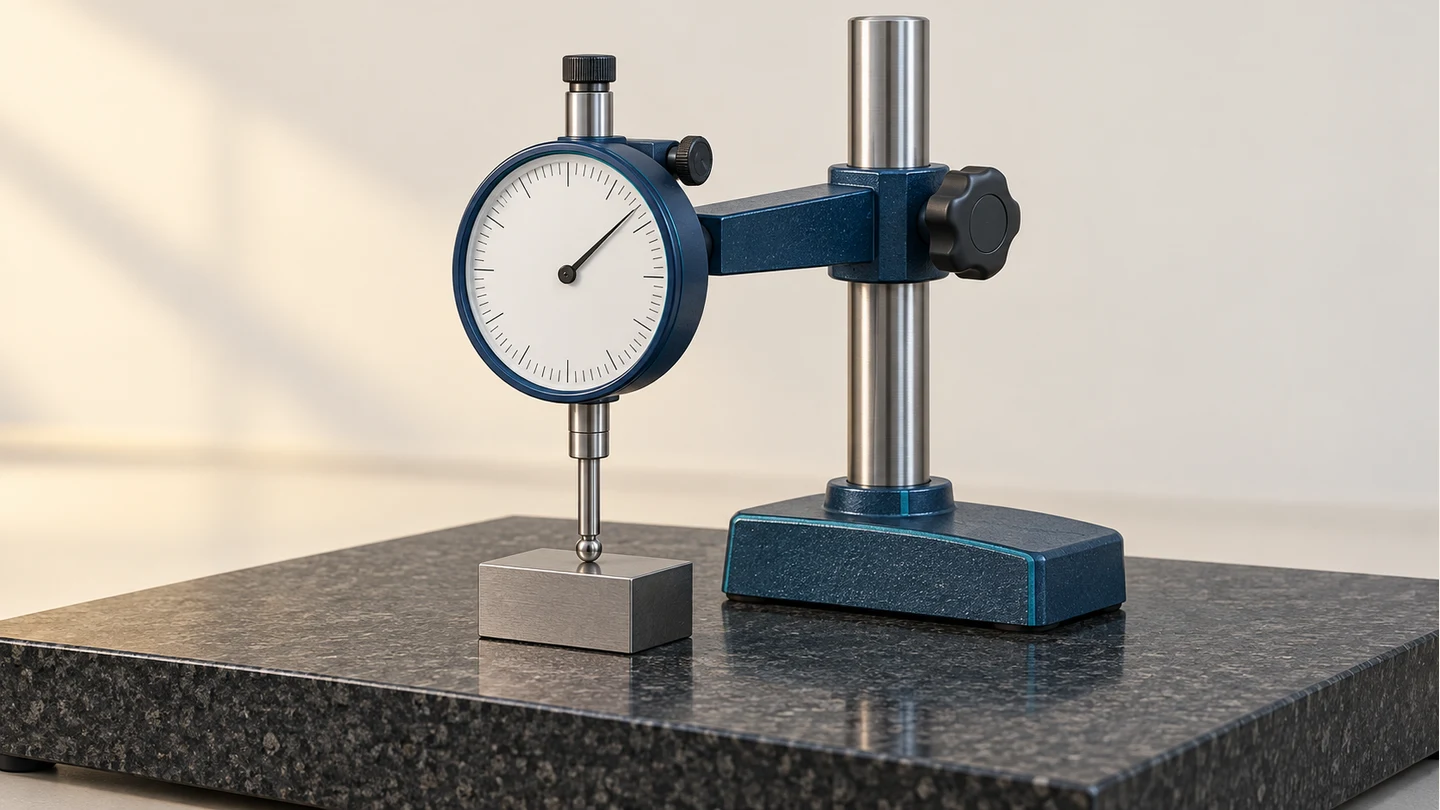

이번 글은 측정자가 직선으로 움직이는 플런저식 다이얼 인디케이터를 중심으로 설명합니다. 작은 레버가 움직이는 테스트 인디케이터는 형식과 사용 조건을 따로 구분해 주세요.

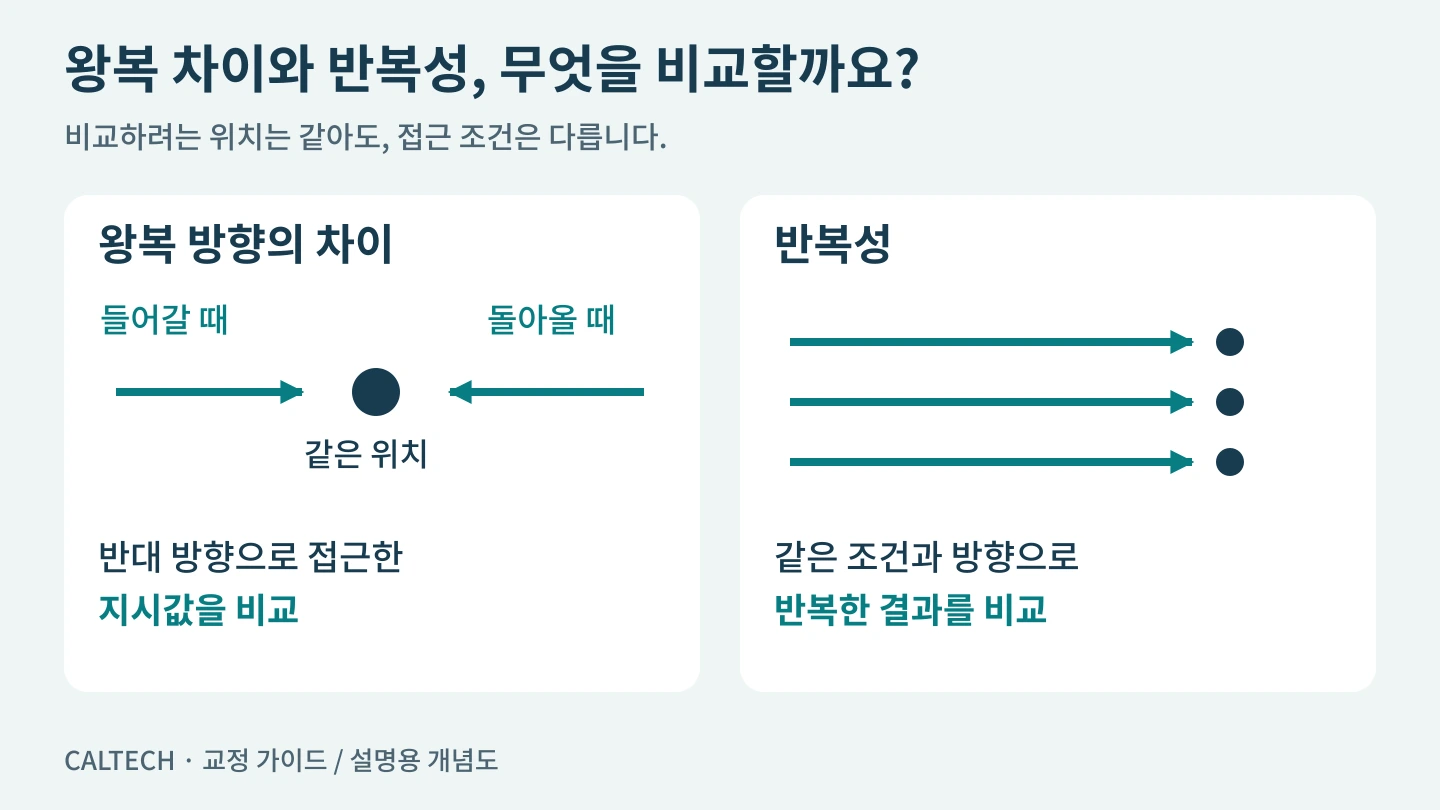

왕복 방향의 차이와 반복성은 다릅니다

측정자를 한 방향으로 움직여 어떤 위치에 도달했을 때와, 반대 방향에서 같은 위치로 돌아왔을 때 지시값이 다를 수 있습니다. 이러한 방향에 따른 차이를 교정에서 확인하는 항목이 히스테리시스입니다. 반면 반복성은 같은 조건에서 같은 측정을 반복했을 때 결과가 얼마나 일치하는지를 살펴보는 내용입니다.

Mitutoyo의 교육 자료는 인디케이터 교정에서 지시오차, 반복성, 히스테리시스를 구분합니다. 또한 사용 목적에 필요한 교정 항목을 의뢰자와 확인하는 중요성을 설명합니다. (Mitutoyo, 치수 교정 교육 자료)

예를 들어 문의할 때 “바늘이 이상합니다”라고만 적기보다 “누르는 쪽과 되돌리는 쪽에서 차이가 보입니다” 또는 “같은 방향으로 반복해도 값이 일정하지 않습니다”라고 설명해 주세요. 두 현상이 함께 나타난다면 그 사실도 그대로 전달하는 편이 좋습니다. 진단을 위해 억지로 반복 조작할 필요는 없습니다.

스탠드와 측정 방향도 함께 살펴보세요

게이지가 고정된 곳과 측정 대상이 움직이는 방향을 확인해 보세요. 상담 자료로는 스탠드 전체 사진, 고정부와 측정자가 닿는 부분의 사진이 유용합니다. 측정자만 확대해 찍으면 실제 사용 자세나 지지 상태를 파악하기 어렵습니다.

측정하려는 움직임과 게이지의 측정 방향이 어긋나면 결과에 영향을 줄 수 있습니다. Mitutoyo는 이러한 각도 영향을 설명하면서 플런저식 인디케이터와 레버식 테스트 인디케이터의 관계를 구분해 보여 줍니다. 두 형식에 같은 장착 각도나 보정식을 일괄 적용하지 말고 해당 모델의 사용 안내를 확인해야 합니다. (Mitutoyo, 측정 방향과 코사인 효과)

최근 측정자를 교체했거나 스탠드 위치를 옮겼다면 변경 시점도 적어 두세요. 조건을 바꾸기 전후의 기록이 있으면 기기 상태와 사용 조건을 함께 검토하기 쉽습니다. 점검 중 걸림이나 손상이 의심되면 사용 상태를 사내 절차에 따라 관리하고, 임의 분해나 조정 전에 현상을 남기는 것이 좋습니다.

형식과 실제 사용 구간을 알려주세요

“다이얼 게이지 한 개”라는 정보만으로는 필요한 확인 범위를 정하기 어렵습니다. 모델명과 함께 측정 범위, 눈금값, 주로 쓰는 구간을 적어 주세요. 같은 기기라도 기준과의 차이를 읽는 비교측정에 쓰는지, 회전하는 부품의 흔들림을 확인하는지에 따라 상담할 내용이 달라집니다.

레버식이라면 장착된 측정자 정보도 중요합니다. 제조사는 모델에 맞는 측정자 길이를 사용하도록 안내합니다. 현재 달린 측정자가 원래 구성인지 알 수 없다면 추정해서 적기보다 사진과 교체 이력을 보내 주세요. (Mitutoyo, 테스트 인디케이터 사용 안내)

측정점 개수나 허용오차는 이 글에서 하나의 값으로 정하지 않습니다. 기기 형식, 제조사 사양, 적용 기준과 사용 목적을 확인한 뒤 교정기관과 필요한 항목을 협의하세요. 영점 확인의 의미는 마이크로미터의 영점 확인과 교정에서도 살펴볼 수 있습니다.

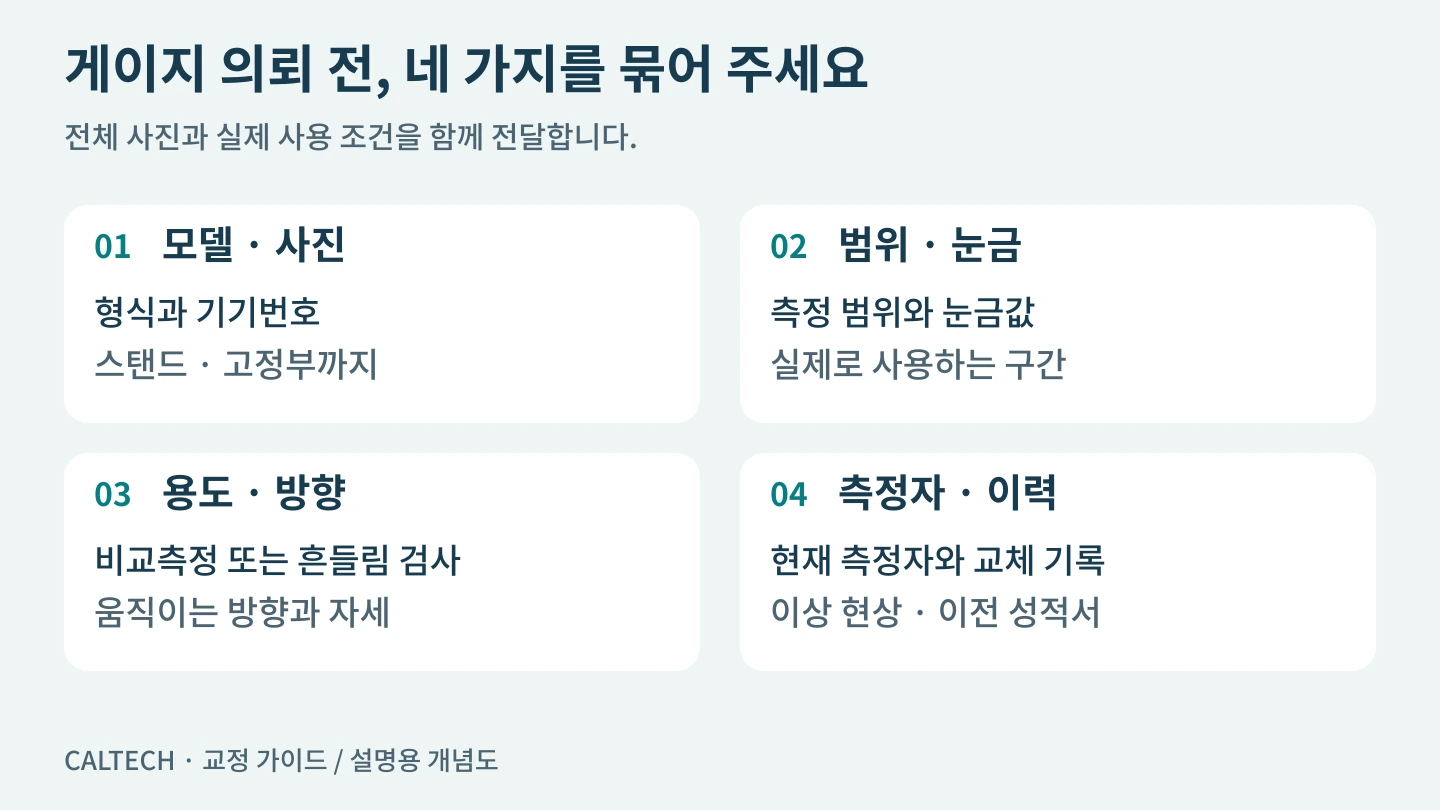

의뢰 전 준비할 정보

성적서를 받으면 기기번호가 맞는지, 의뢰한 범위와 항목이 결과에 반영됐는지 확인하세요. 합부판정을 요청했다면 적용 기준과 판정규칙도 함께 확인합니다. 공통 준비사항은 교정 의뢰 전 체크리스트에 정리했습니다.

칼테크에 게이지 전체 사진과 모델명, 사용 범위, 값이 달라지는 상황을 보내 주세요. 교정 가능 범위와 필요한 준비사항을 확인해 안내드리겠습니다.
