높이 게이지 교정, 정반 위에서 값이 달라지는 이유는?

같은 부품인데 위치를 바꾸니 값이 달라진다면

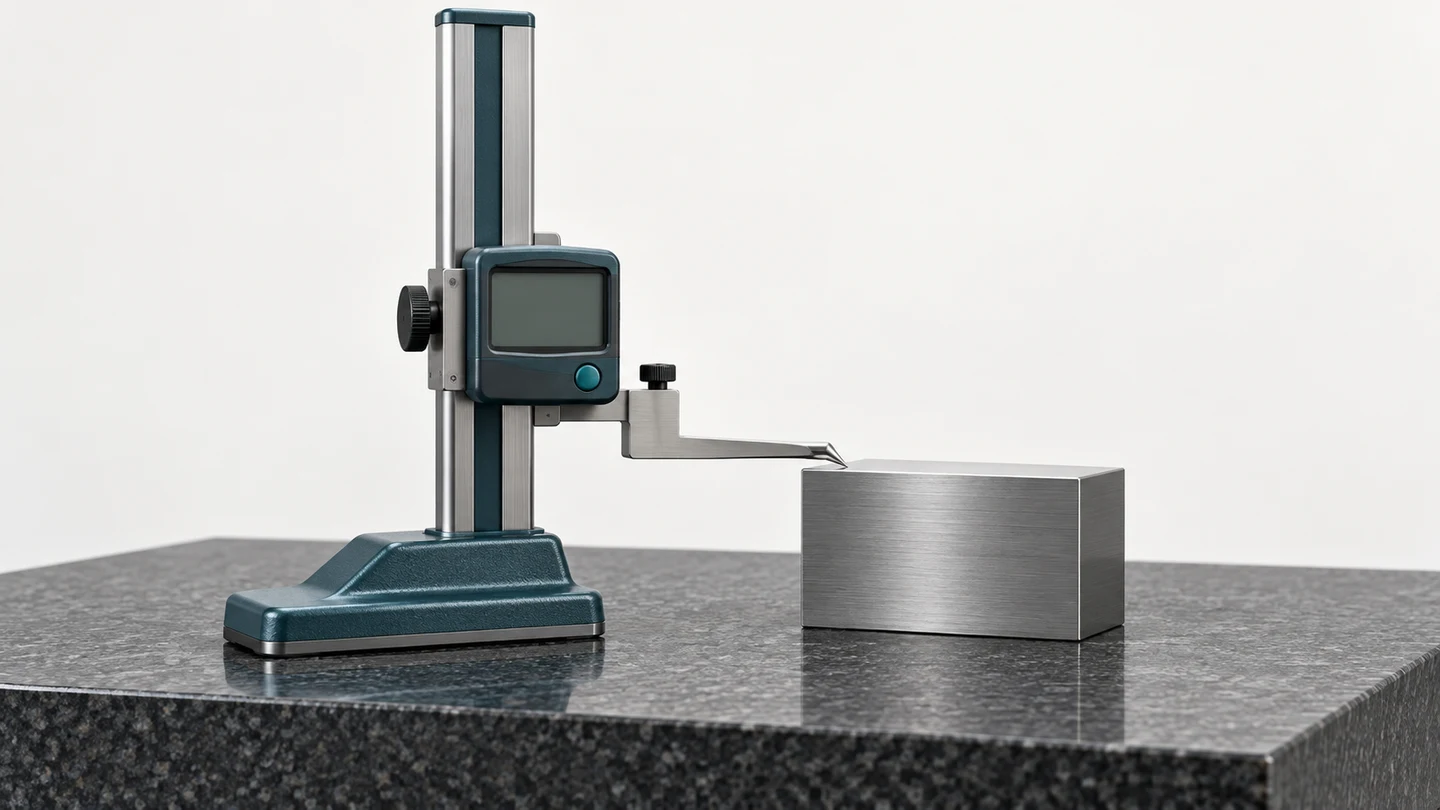

가상 상황입니다. 검사 담당자가 높이 게이지로 가공품의 높이를 확인합니다. 정반의 다른 위치로 옮겨 다시 측정하니 값이 조금 달라집니다. 최근 교정을 받은 기기인데, 다시 교정해야 하는 걸까요?

이때는 표시값만 보지 말고 기기가 놓인 기준면, 베이스가 닿는 상태, 측정자의 접촉 조건을 함께 살펴보세요. 위치를 바꾸며 무엇이 달라졌는지 기록하면 의뢰 상담에도 도움이 됩니다. 한 번의 차이만으로 높이 게이지 고장이나 정반의 이상을 단정하기는 어렵습니다.

이번 글은 정반 위에 베이스를 놓고 사용하는 일반적인 높이 게이지, 즉 하이트 게이지를 중심으로 설명합니다. 형식별 세부 조작은 해당 모델의 사용설명서를 따라야 합니다.

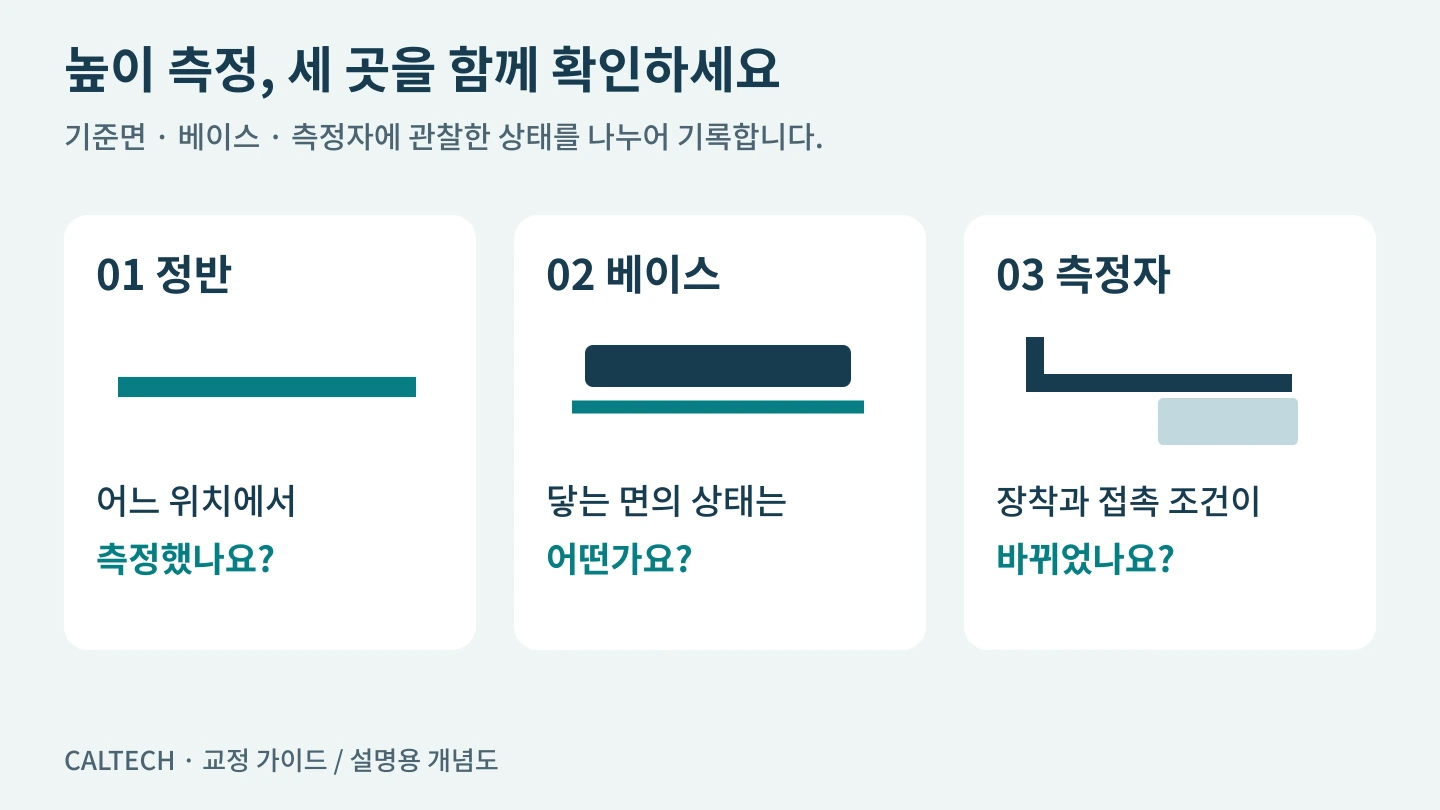

정반과 베이스가 만나는 곳부터 확인하세요

높이 게이지는 기준면에서 측정 대상까지의 높이를 읽습니다. 따라서 정반과 베이스 아래쪽이 만나는 상태도 중요합니다. 제조사 안내는 정반과 베이스 기준면의 먼지·이물 상태를 확인하고, 측정자 장착면과 측정면도 깨끗하게 유지하도록 설명합니다. (Mitutoyo, 사용 점검 안내 — Height Gages)

값이 달라졌다면 사용한 정반의 위치, 베이스가 놓인 자리, 부품이 놓인 면을 기록해 보세요. 최근 가공한 부품인지, 측정 전후에 주변 조건이 바뀌었는지도 함께 남기면 좋습니다. 이러한 기록은 원인을 확정하는 검사 결과가 아니라, 확인해야 할 조건을 좁히는 자료입니다.

높이 게이지 교정 성적서가 있다는 이유만으로 사용 중인 정반의 상태까지 확인됐다고 볼 수는 없습니다. 성적서에 어떤 기기와 항목이 포함되어 있는지 구분하세요. 정반의 상태가 의심된다면 그에 대한 확인도 별도로 협의해야 합니다.

세게 누른다고 더 정확해지는 것은 아닙니다

측정자를 부품에 접촉시킬 때의 힘도 영향을 줄 수 있습니다. Mitutoyo의 안내는 슬라이더에 과도한 아래쪽 힘을 가하면 베이스가 정반에서 들려 측정 오차가 생길 수 있다고 설명합니다. 측정자는 모델에 맞는 방법으로 천천히 접촉시키고, 힘을 더 주어 표시값을 맞추려 하지 마세요. (Mitutoyo, Quick Guide — Height Gages)

사용자가 바뀌었을 때만 차이가 나타나는지, 측정자를 교체한 뒤 시작됐는지처럼 관찰한 사실을 적어 주세요. 걸림·충격·손상이 의심될 때는 사내 관리 절차에 따라 사용 상태를 관리하고, 임의로 분해하거나 접촉면을 깎기 전에 담당자와 처리 방법을 협의하는 편이 좋습니다.

기본 스크라이버 대신 다른 측정자나 인디케이터를 장착해 사용한다면 그 구성도 알려주세요. 본체 사진만으로는 어떤 부속품으로 어느 면을 측정하는지 알기 어렵습니다. 인디케이터를 사용하는 경우에는 다이얼 게이지의 방향과 반복성도 함께 참고할 수 있습니다.

영점 확인과 사용 구간의 교정은 구분하세요

정반에서 영점을 확인하는 일은 측정을 시작하기 위한 점검입니다. 그 지점의 표시가 맞는다는 사실만으로 실제 사용하는 여러 높이에서도 결과가 맞는다고 판단하지는 마세요. 영점 확인과 교정의 차이는 마이크로미터 영점 확인 안내에서도 살펴볼 수 있습니다.

의뢰할 때는 기기의 최대 범위와 자주 사용하는 높이 구간을 구분해 적어 주세요. “범위 전체를 고르게 사용한다”거나 “낮은 구간의 단차 검사가 주 용도다”처럼 실제 사용 모습을 설명하면 필요한 교정 범위를 협의하기 쉽습니다. 교정점 개수나 허용오차를 모든 높이 게이지에 같은 값으로 정할 수는 없습니다.

현재 사용하는 측정자·홀더를 함께 보내야 하는지도 사전에 확인하세요. 부속품을 임의로 빼고 본체만 보내기보다 전체 구성 사진을 먼저 전달하면 접수 후 추가 확인을 줄일 수 있습니다.

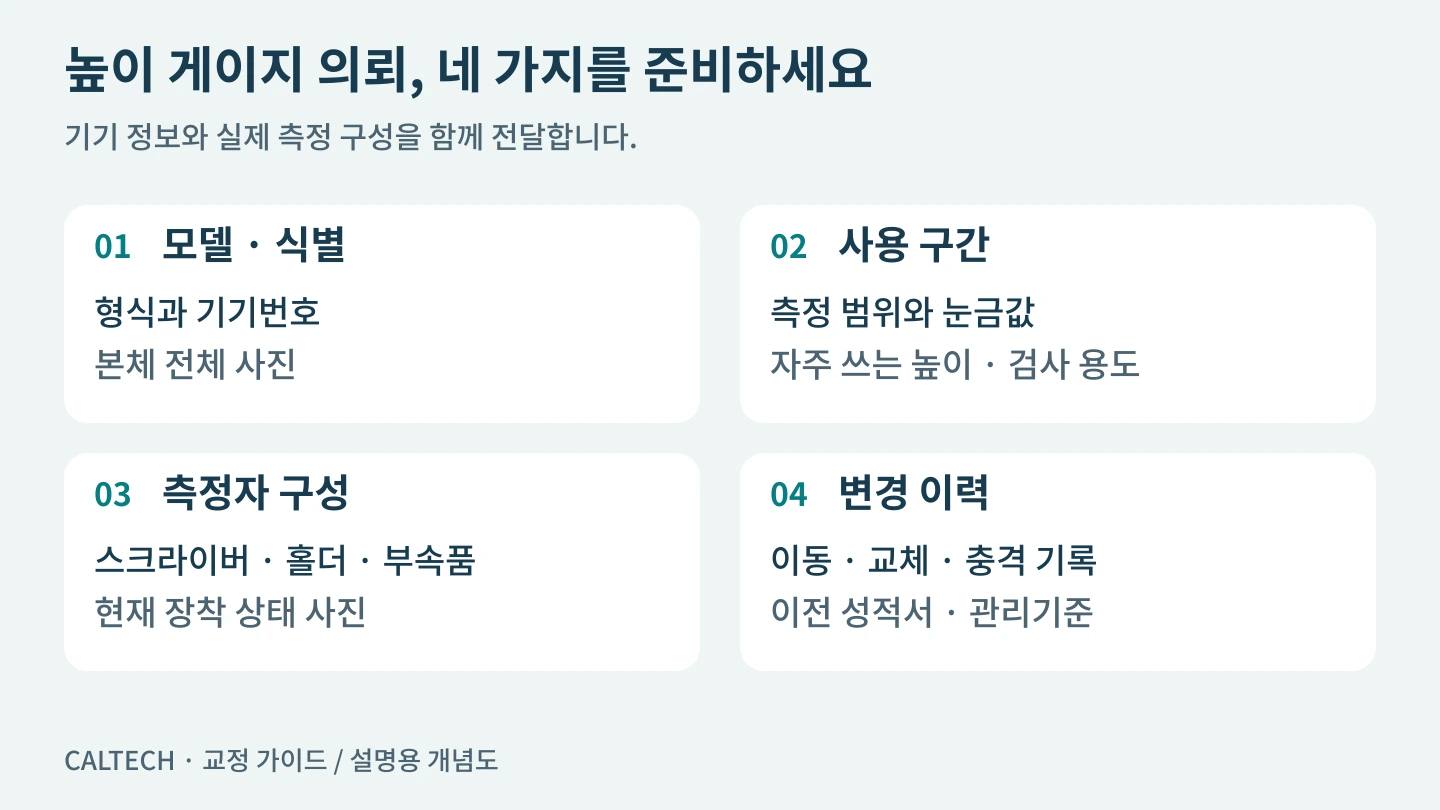

의뢰 전 준비할 정보

성적서를 받으면 기기번호, 교정 범위와 결과가 의뢰 내용에 맞는지 확인하세요. 이후 측정자나 사용 환경을 바꿨다면 변경 이력도 남겨 주세요. 공통 준비사항은 교정 의뢰 전 체크리스트에 정리했습니다.

칼테크에 높이 게이지 전체 사진과 모델명, 실제 사용하는 높이 구간, 현재 측정자 구성을 보내 주세요. 교정 가능 범위와 필요한 부속품을 확인해 안내드리겠습니다.
