온도계 교정, 센서와 표시기를 함께 보내야 할까요?

표시기의 성적서가 있으면 센서도 확인된 걸까요?

가상 상황입니다. 품질 담당자가 온도계 성적서를 정리하다가 표시기 기기번호만 적힌 문서를 발견했습니다. 현장에서는 분리형 프로브를 연결해 쓰고 있습니다. 표시기가 교정됐으니 프로브까지 포함한 온도 측정도 확인된 것으로 보아도 될까요?

먼저 성적서의 교정 대상과 방법을 읽어야 합니다. 센서를 실제 온도에 노출해 확인했는지, 센서 대신 전기 신호를 넣어 표시기를 확인했는지에 따라 결과가 적용되는 범위가 달라집니다. 문서 제목만 보고 추정하지 말고, 센서·표시기 식별정보와 연결 구성이 포함되어 있는지 확인해 보세요.

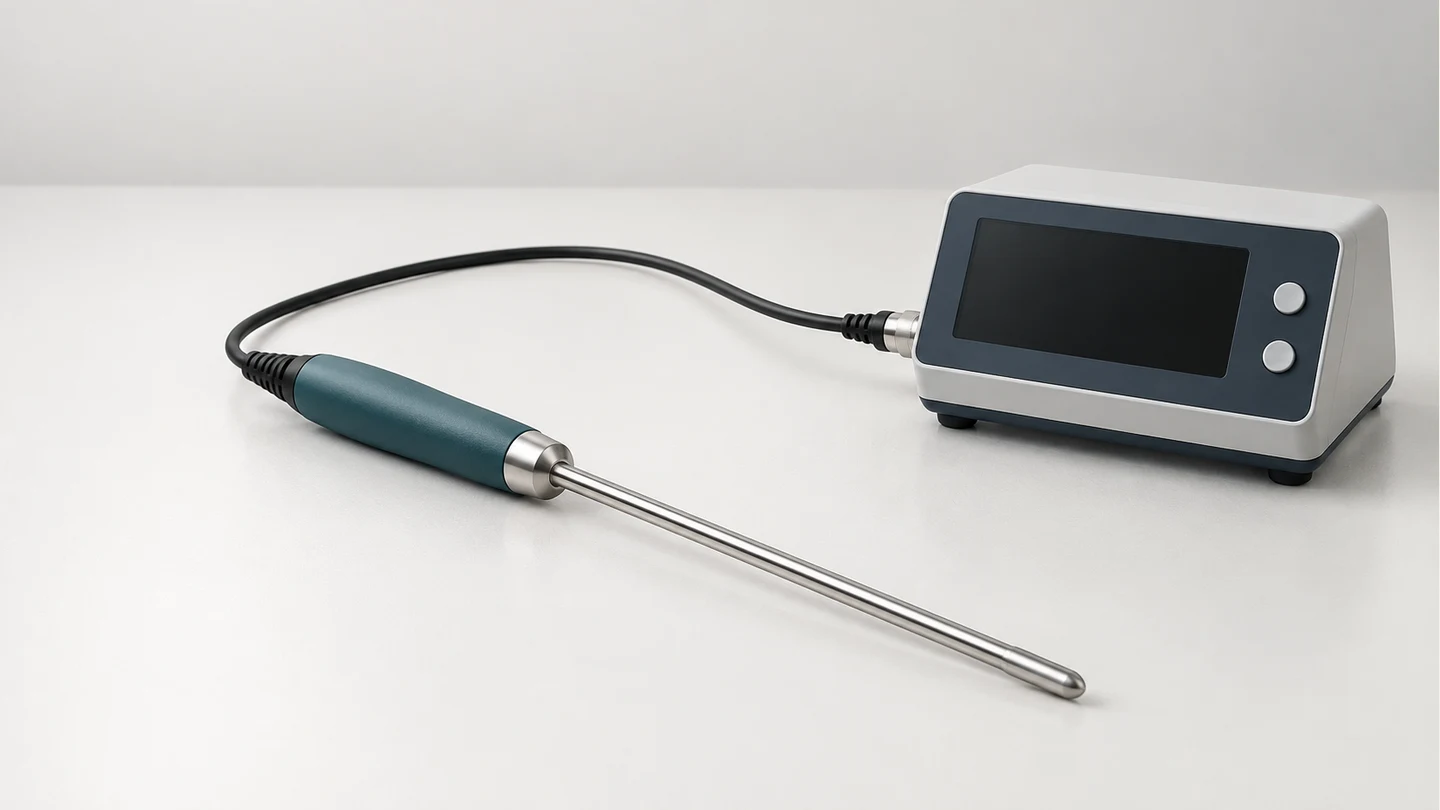

이번 글은 분리형 접촉식 온도센서와 표시기 구성을 중심으로 설명합니다. 일체형 기기나 설비에 고정된 센서는 모델과 설치 상태를 먼저 알려주세요.

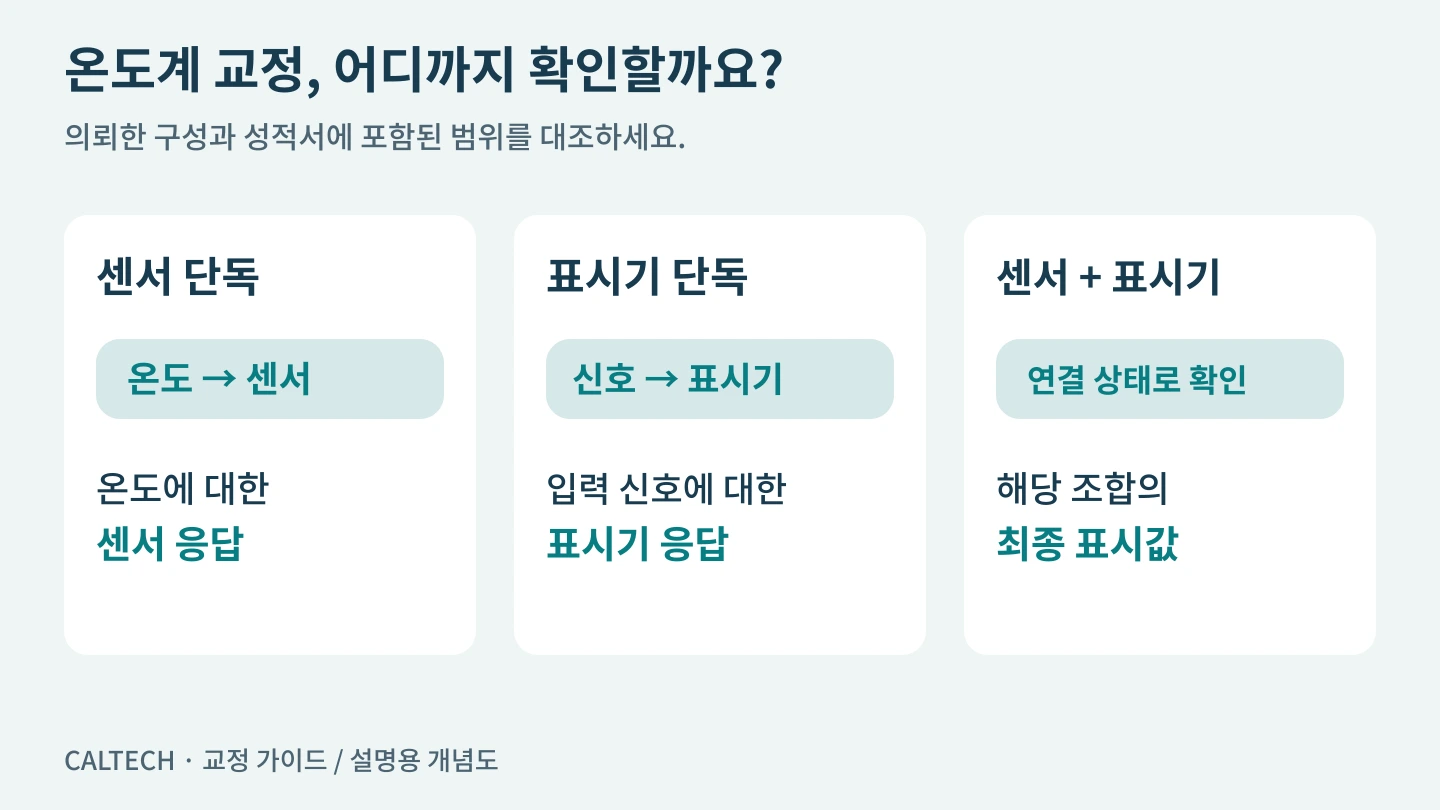

센서 단독·표시기 단독·조합은 무엇이 다를까요?

센서 단독 교정은 온도에 대한 센서의 응답을 확인하는 구성입니다. 표시기 단독 교정은 센서에 해당하는 전기 신호를 입력해 표시기의 응답을 확인하는 방식으로 수행할 수 있습니다. 센서와 표시기를 함께 연결한 조합 교정은 해당 구성의 최종 표시값을 확인합니다.

Beamex는 측정계 전체를 확인하는 경우와 일부 구간만 확인하는 경우를 구분합니다. 센서를 제외하고 신호를 입력했다면 그 결과에 센서 자체의 응답까지 포함됐다고 볼 수 없습니다. (Beamex, Loop Calibration vs. Instrument Calibration)

어느 방식이 필요한지는 사용 목적과 관리기준에 따라 정해야 합니다. 센서를 여러 표시기에 바꿔 연결하는지, 정해진 한 조합으로 사용하는지부터 알려주세요. 무조건 두 기기를 함께 보내야 하는 것도, 각각 성적서가 있으면 실제 조합을 더 살필 필요가 없는 것도 아닙니다.

함께 쓴다면 조합을 식별할 수 있어야 합니다

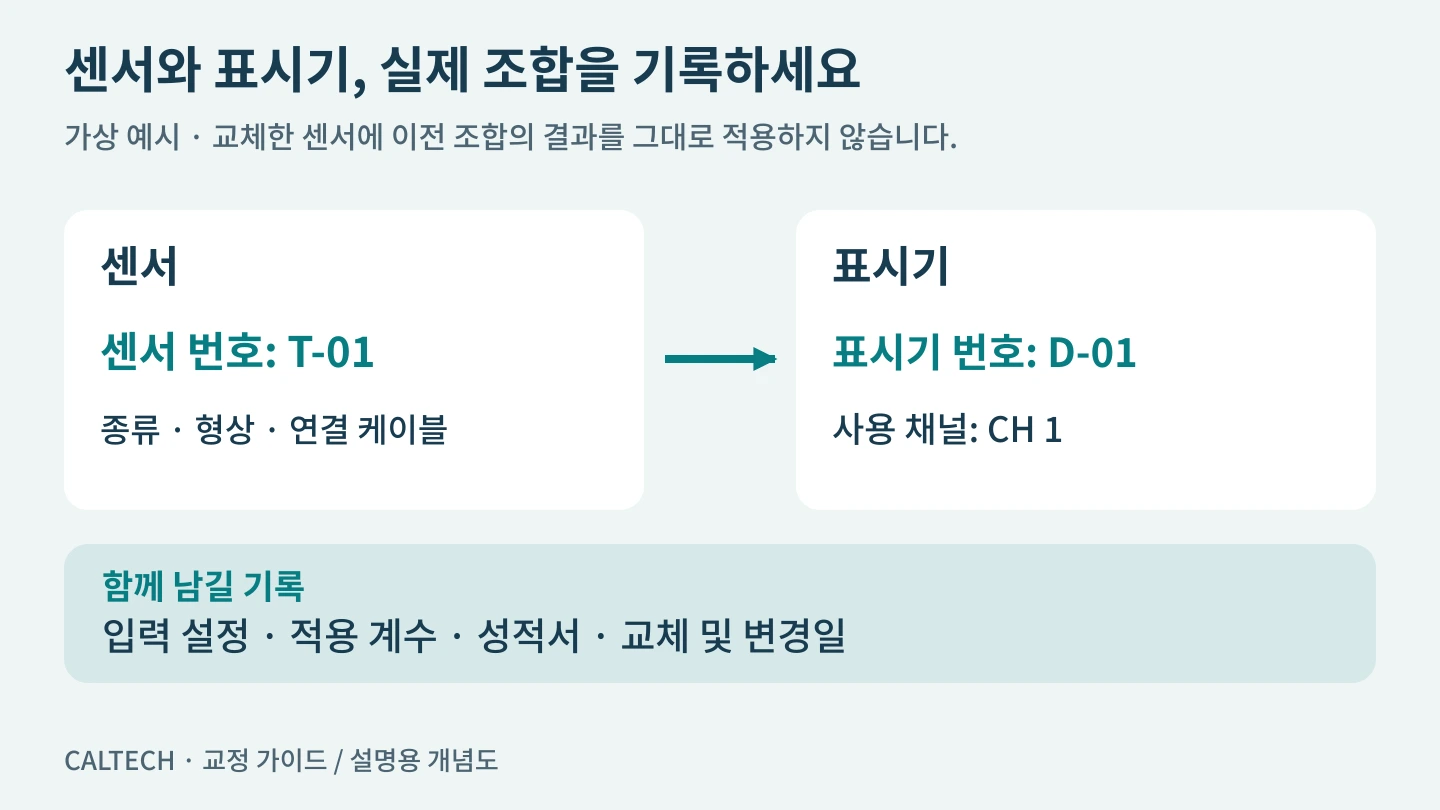

“같은 모델의 센서”라는 설명만으로는 어느 센서를 어느 표시기에 연결했는지 구분하기 어렵습니다. 센서 번호, 표시기 번호, 사용 채널을 한 묶음으로 기록해 보세요. 기기번호가 없거나 표시가 희미하면 전체 사진과 기존 관리번호를 함께 전달하고 식별 방법을 협의하면 됩니다.

Fluke의 안내는 센서와 표시기를 조합해 확인하는 방법이 실제 연결 상태의 성능과 센서 계수 입력을 확인하는 데 도움이 된다고 설명합니다. 보정 계수 등을 사용하는 기기라면 현재 설정과 적용 대상도 중요한 정보입니다. (Fluke, Industrial temperature readout and probe)

예를 들어 표시기는 그대로 두고 센서만 교체했다면, 이전 조합의 기록을 새 센서에 그대로 연결하지 않도록 관리하세요. 교체일과 새 식별정보를 남기고, 기존 결과의 적용 가능성과 추가 확인 필요성을 검토하는 것이 좋습니다. 교정과 설정 변경의 차이는 교정·조정·수리 안내에서 확인할 수 있습니다.

범위뿐 아니라 형상과 설정도 알려주세요

접촉식 센서는 실제 온도를 가해 확인할 때 삽입 깊이와 온도 안정화 같은 조건이 영향을 줍니다. Beamex의 온도센서 안내도 이러한 조건과 센서의 사용 범위를 함께 살펴보도록 설명합니다. 모든 프로브에 같은 삽입 길이나 대기 시간을 적용하지는 않습니다. (Beamex, How to calibrate temperature sensors)

의뢰 준비 단계에서는 프로브의 지름·길이·형상, 케이블과 커넥터 사진을 보내 주세요. 센서 종류와 표시기의 입력 설정도 함께 알려주면 구성을 파악하기 쉽습니다. 명판에 적힌 최대 온도와 현장에서 실제 사용하는 온도 구간은 구분해 적어 주세요.

설비에서 분리할 수 없는 경우에는 임의로 탈거하기보다 설치 사진과 분리 가능 여부를 먼저 전달하세요. 설치 상태와 요구 범위에 따라 진행 방법을 확인해야 합니다. 필요한 교정점을 정하는 내용은 온습도계·데이터로거 교정점 안내도 참고할 수 있습니다.

의뢰 전 준비할 정보

온도계 조합의 결과가 챔버 내부 모든 위치의 온도까지 보증하는 것은 아닙니다. 공간별 온도 상태를 확인하려는 목적이라면 항온항습기의 위치별 차이와 구분해 상담해 주세요. 표시값을 어디에 사용하는지에 따라 문의할 내용이 달라집니다.

칼테크에 센서와 표시기의 전체 사진, 모델명·기기번호, 실제 사용 온도와 확인하려는 범위를 보내 주세요. 교정 가능 범위와 필요한 연결 구성·준비사항을 확인해 안내드리겠습니다.
