마이크로미터, 영점이 맞으면 측정값도 정확할까요?

“닫으면 0인데, 제품을 재면 값이 다릅니다”

두 작업자가 같은 제품을 측정했는데 결과가 다릅니다. 마이크로미터를 닫아 확인하면 둘 다 0을 가리킵니다. 이때 영점만 다시 맞추면 문제가 해결될까요?

영점 확인은 측정의 출발점을 점검하는 작업입니다. 그 결과만으로 다른 치수 구간의 상태까지 알 수는 없습니다. 사용 중 값이 달라졌다면 기기의 상태와 측정 조건을 함께 살펴볼 필요가 있습니다.

이번 글은 평평한 측정면을 가진 일반적인 외측 마이크로미터를 중심으로 설명합니다. 내측·깊이·나사 측정용 등 특수 형식은 구조와 확인 항목이 다르므로 모델별로 상담해 주세요.

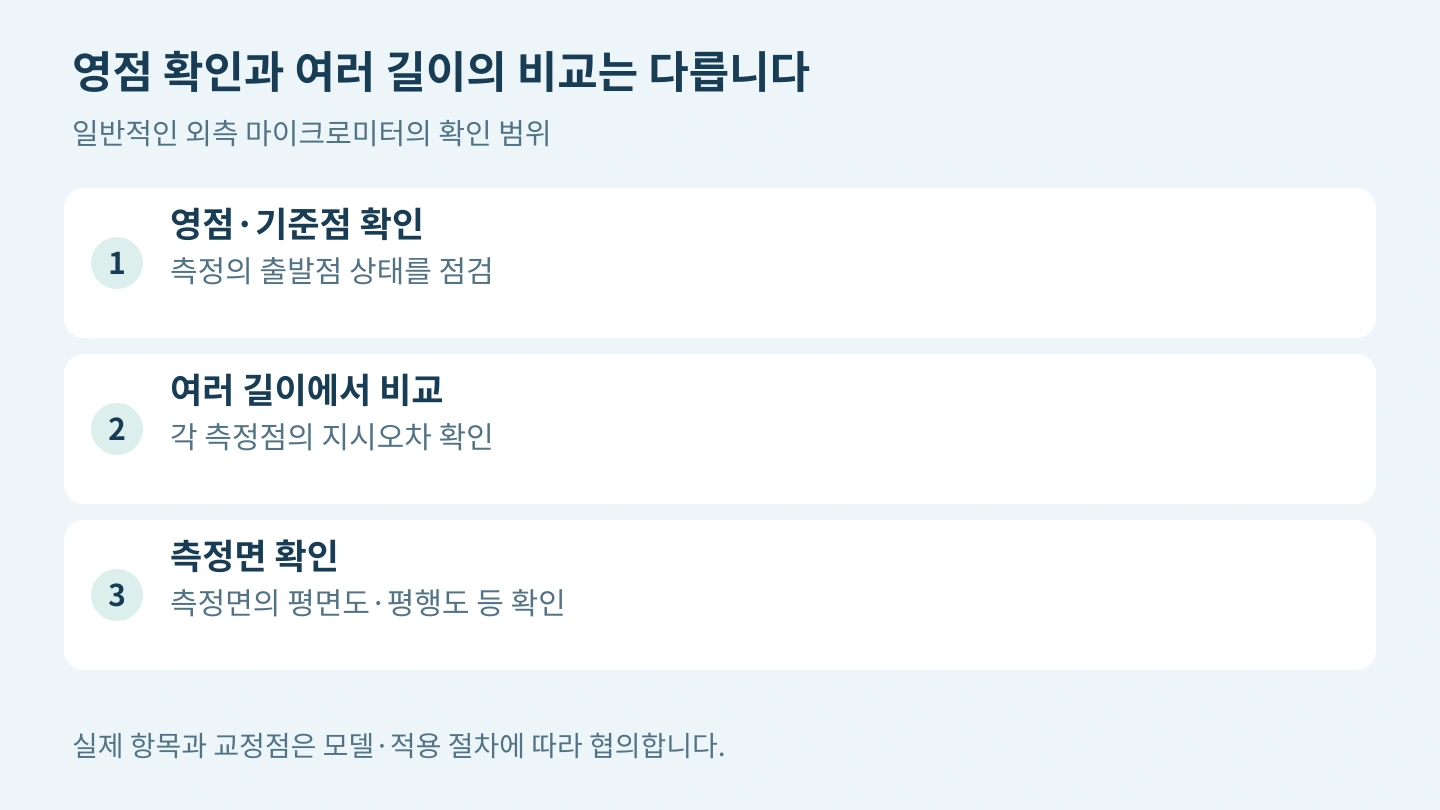

영점 한 곳과 측정 범위 전체는 다릅니다

0–25 mm 마이크로미터에서 두 측정면을 닫아 보는 것과, 기준기를 이용해 여러 길이에서 지시값을 비교하는 것은 확인 범위가 다릅니다. 또한 25–50 mm처럼 시작 치수가 0이 아닌 모델은 해당 모델의 기준점 설정 방법을 따라야 합니다.

Mitutoyo의 외측 마이크로미터 설명서는 기준점 설정 시 교정된 기준기를 사용하고, 측정할 때와 같은 자세·조건에서 확인하도록 안내합니다. 버튼을 눌러 표시를 바꾸는 행위 자체가 교정 결과를 대신하지는 않습니다. (Mitutoyo, 기준점 설정 안내, 3절)

제조사 교육자료에는 마이크로미터의 길이 지시오차와 함께 측정면의 평면도·평행도도 확인 항목으로 제시됩니다. 영점이 맞는지, 다른 길이에서도 지시값이 맞는지, 측정면 상태가 적절한지는 서로 연결되지만 같은 질문은 아닙니다. 어떤 항목을 교정성적서에서 확인할 수 있는지 의뢰 단계에서 협의하세요. (Mitutoyo, 치수 교정 교육자료, 슬라이드 16–20)

값이 다르면 측정 조건부터 나란히 비교하세요

원인을 찾을 때는 “누가 더 정확하게 쟀는가”보다 두 측정의 조건이 같았는지부터 기록하면 좋습니다. 다음 표는 현장 비교를 위한 점검 항목입니다.

외측 마이크로미터 설명서는 측정면의 오염 제거와 사용 전 온도 적응을 안내합니다. 측정력을 일정하게 유지하도록 설계한 장치도 반복 측정에 도움이 됩니다. 정압장치의 조작은 해당 모델의 설명서를 따르세요. (Mitutoyo, 사용상 주의사항, 마이크로미터의 측정력과 반복성)

가상 상황을 하나 들어보겠습니다. 오전에는 보관함에서 꺼낸 제품을, 오후에는 가공 직후의 제품을 측정했다면 두 기록의 조건은 다릅니다. 이때 기기 오차라고 먼저 결론 내리기보다 제품 상태와 측정 시각을 함께 남기는 편이 원인을 검토하기 좋습니다. 반대로 같은 조건에서도 특정 구간의 차이가 반복된다면 그 구간과 반복 결과를 교정기관에 전달하세요.

“0–25 mm입니다”에 실제 사용하는 치수를 더해 주세요

기기에 적힌 측정 범위는 중요한 기본 정보입니다. 여기에 주로 검사하는 치수 구간과 제품의 허용공차를 더하면 의뢰 목적을 더 구체적으로 설명할 수 있습니다.

예를 들어 “0–25 mm 외측 마이크로미터이며, 주로 8–12 mm 부근의 축을 검사합니다”라고 알려 주세요. 이는 문의 방법을 보여 주는 가상 예시이며, 특정 교정점이나 칼테크 인정범위를 뜻하지 않습니다.

실제 사용 구간은 필요한 교정 범위를 협의하기 위한 정보입니다. 그 구간만 확인하면 나머지 항목을 생략해도 된다는 뜻은 아닙니다. 적용 절차와 기기 형식에 맞춰 교정점과 수행 항목을 확인해야 합니다. 제조사 교육자료도 마이크로미터의 시험점 선정에 별도 고려가 필요함을 설명합니다. (Mitutoyo, 기준기와 시험점, 슬라이드 17–18)

이상 증상은 조정하기 전에 남겨 주세요

특정 길이에서만 차이가 나는지, 스핀들을 움직일 때 걸리는지, 떨어뜨린 이후부터 결과가 달라졌는지 기록해 주세요. 측정값 사진과 사용한 기준기의 정보가 있다면 함께 준비하면 좋습니다.

일상적인 기준점 확인과 이상 상태를 바꾸는 조정은 목적이 다릅니다. 이상이 발견된 상태의 결과가 필요하다면 임의로 조정하기 전에 교정기관과 협의하세요. 조정 전 결과가 남아 있어야 이전 측정과 비교할 자료를 확보하기 쉽습니다. 개념은 「교정받으면 오차도 없어질까요? — 교정·조정·수리의 차이」에서 이어서 볼 수 있습니다.

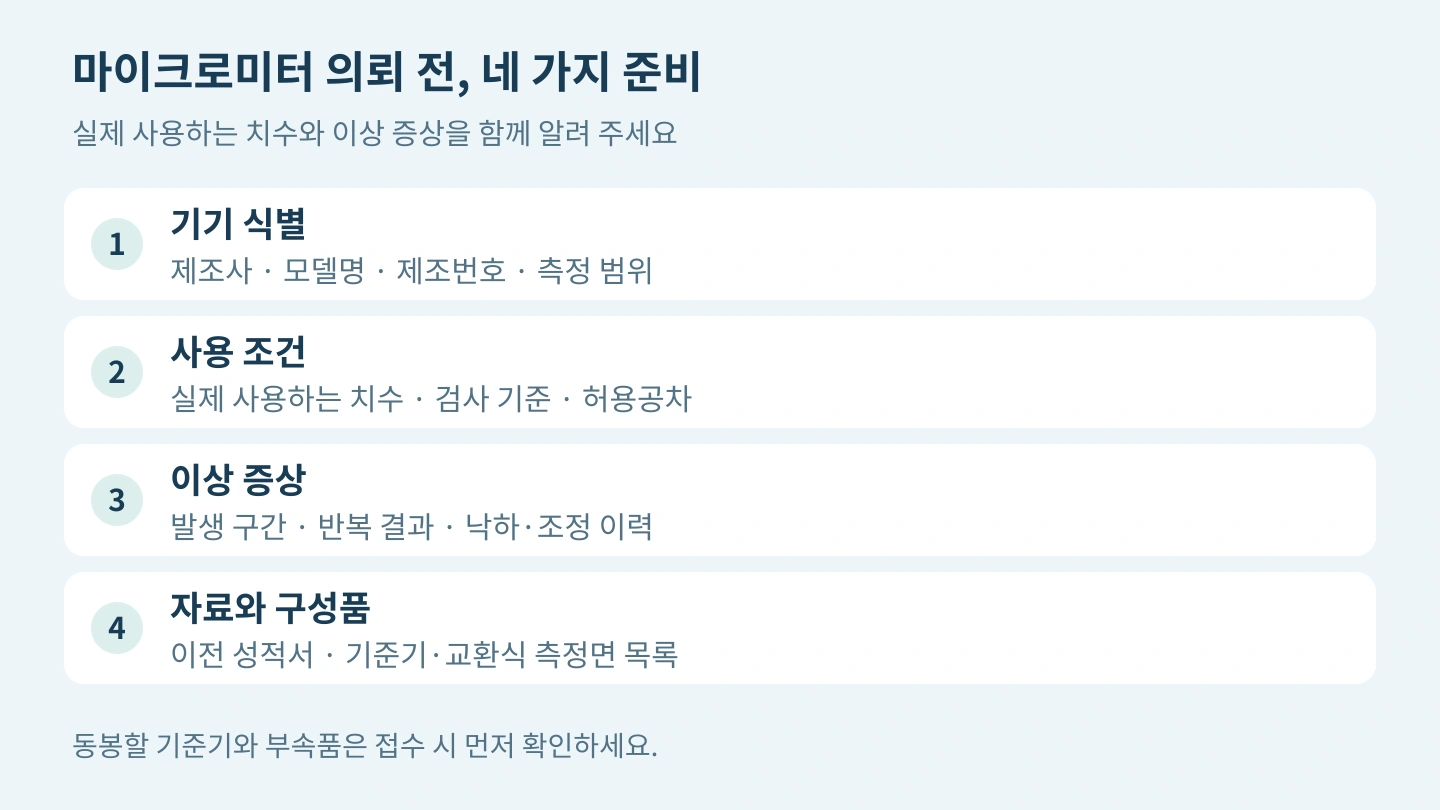

의뢰할 때는 이 네 가지를 보내 주세요

1. 기기 식별: 제조사·모델명·제조번호·측정 범위와 기기 사진.
2. 사용 조건: 외측 등 기기 형식, 실제 사용하는 치수, 검사 기준 또는 허용공차.
3. 이상 증상: 차이가 발생하는 구간, 반복 측정 결과, 낙하·수리·조정 이력.
4. 이전 자료와 구성품: 이전 성적서, 보유 설정용 기준기와 교환식 측정면 등의 목록. 동봉 범위는 먼저 확인하세요.

기기번호와 서류 준비는 「교정 의뢰 전 체크리스트」를 참고하세요. 교정 간격을 관리할 때에는 캘리퍼스 교정 주기 글의 사용 빈도·이력 검토 관점을 참고하되, 다른 품목의 주기를 그대로 적용하지 마세요.

영점이 맞는다는 사실에 실제 사용 구간과 측정 조건을 더해 보세요. 칼테크에 모델명과 기기 사진을 보내 주시면 해당 모델의 교정 가능 항목과 인정범위, 필요한 준비사항을 확인해 안내드리겠습니다. 마이크로미터 교정 문의하기
