나사 게이지 교정, GO·NO-GO 검사만 잘되면 괜찮을까요?

같은 제품인데 두 게이지의 판단이 다르다면

가상 상황입니다. 가공 현장에서는 통과한 나사 제품이 납품처 검사에서는 걸립니다. 담당자는 게이지를 바꿔 끼워 보지만 결과가 일치하지 않습니다. 어느 쪽 제품이나 게이지가 잘못됐다고 바로 결론 내릴 수 있을까요?

먼저 도면과 게이지 규격이 같은지, 같은 조건과 방법으로 검사했는지, 게이지의 최근 상태 확인 기록이 있는지 나란히 살펴보세요. 제품이 게이지를 통과한다는 결과와, 그 게이지가 적절한 상태라는 근거는 별개입니다.

이번 글은 일반적인 나사용 한계 게이지의 관리와 교정 의뢰 준비를 다룹니다. 테이퍼 관용 나사나 특수 나사에는 별도 기준이 적용될 수 있으므로 각인과 적용 규격을 확인해 주세요.

GO·NO-GO는 제품을 검사하는 역할입니다

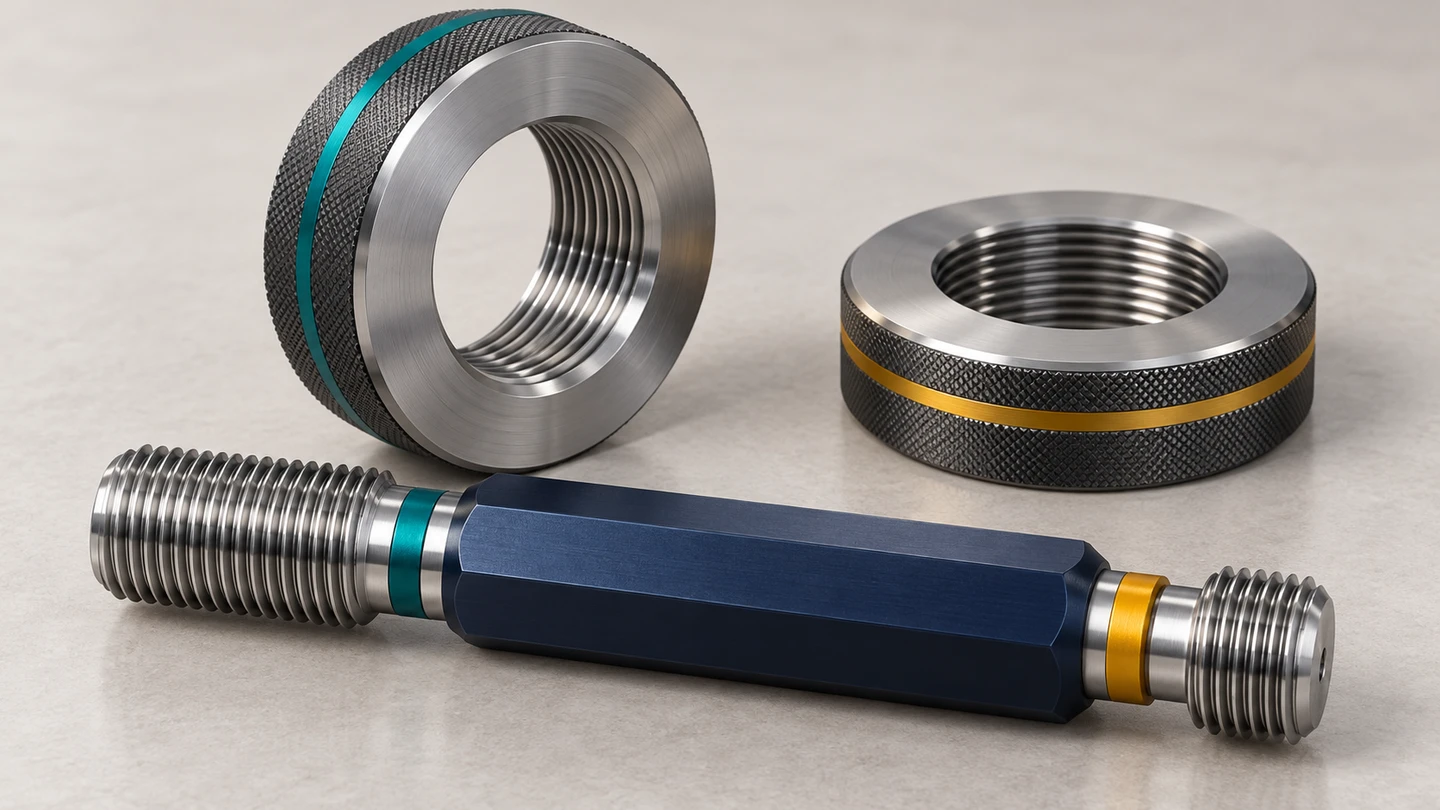

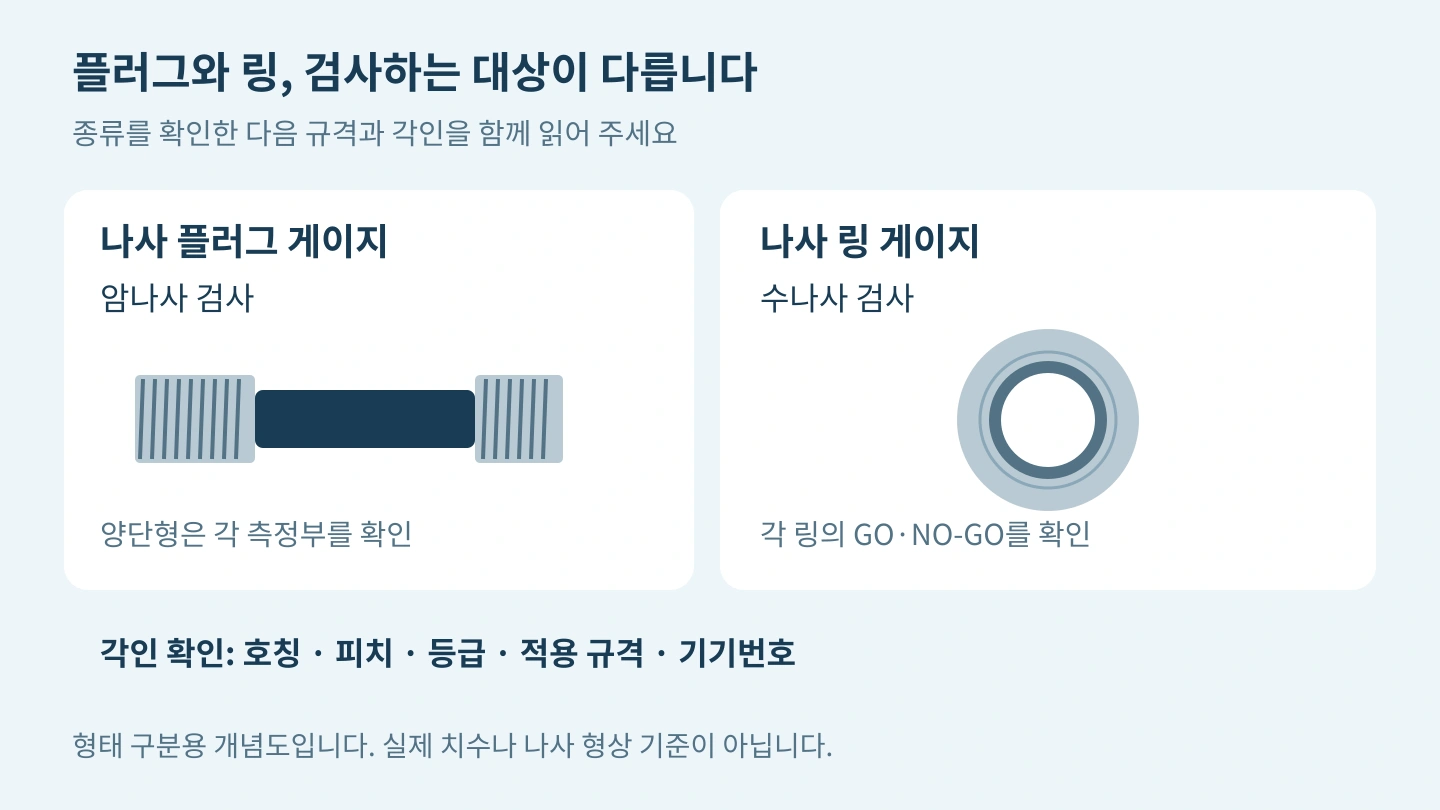

나사 플러그 게이지는 암나사를, 나사 링 게이지는 수나사를 검사하는 데 사용합니다. GO와 NO-GO는 서로 다른 한계 조건을 확인하는 역할을 합니다. 단순히 들어가는 느낌만 비교하는 대신 해당 게이지의 표시와 검사 절차를 따라야 합니다.

같은 호칭 치수라도 피치·공차 등급·적용 규격이 다르면 같은 기준의 게이지라고 볼 수 없습니다. OJIYA SEIKI는 제품 공차에 맞는 게이지를 선택해야 하며, ISO 기반 JIS와 종래 JIS의 등급 표기도 구분하도록 설명합니다. (OJIYA SEIKI, 나사 게이지 FAQ)

“NO-GO가 몇 회전 들어가면 불합격인가” 같은 조작·판정 기준은 이 글에서 하나의 숫자로 정하지 않습니다. 사용하는 규격과 게이지 종류, 제조사 안내를 확인하세요.

반복 사용과 오염을 함께 살펴보세요

게이지도 사용하면서 마모될 수 있습니다. 제조사는 나사 게이지의 사용 중 마모와 마모 한계를 설명하며, 새 게이지의 치수 한계와 사용 중 마모 한계를 구분합니다. 따라서 결과를 해석할 때 어떤 기준을 적용했는지 확인해야 합니다. (OJIYA SEIKI, 마모 여유와 마모 한계)

오염도 별도로 살펴볼 항목입니다. KURODA는 나사 링 게이지의 정기 점검에 마모 점검용 플러그를 활용하는 방법을 설명하고, 제품의 도금 물질이 링 게이지에 부착되는 경우도 고려하도록 안내합니다. 이는 해당 규격과 게이지에 대한 제조사 설명이며, 임의의 플러그로 모든 링 게이지를 점검해도 된다는 뜻은 아닙니다. (KURODA, 나사 링 게이지 점검 안내)

현장에서는 이물질·찍힘·녹 등 눈에 보이는 변화와 검사 결과가 달라진 시점을 기록해 두세요. 관리·세척은 해당 제조사 방법을 따르고, 억지로 돌리거나 임의로 연마해 끼워 맞추지 마세요. 이상 상태를 바꾸기 전에 사진과 당시 결과를 남기면 상담에 도움이 됩니다.

일상점검과 교정을 연결해서 관리합니다

일상점검은 사용 전후의 상태 변화를 발견하는 데 도움이 됩니다. 교정은 정해진 조건에서 기준과 비교한 측정 결과를 확보하는 과정입니다. 외관이 깨끗하거나 특정 제품이 통과했다는 이유만으로 교정 결과를 대신할 수는 없습니다.

링 게이지에 점검용 플러그를 사용하는 경우에도 적용 가능한 조합과 관리 기준을 확인해야 합니다. 제조사는 링 게이지의 제작 시 검사와 사용 중 마모 점검을 구분합니다. (KURODA 점검 안내)

낙하·손상이나 결과 불일치가 생겼다면 사내 절차에 따라 사용 상태를 관리하고 재확인 범위를 정하세요. 이전 제품 검사에 대한 영향 검토가 필요하다면 교정 결과가 허용기준을 벗어났을 때의 대응을 참고할 수 있습니다. 결과 불일치만으로 과거 제품 전체의 부적합을 단정하는 것은 피해야 합니다.

각인 사진과 지난 성적서를 준비하세요

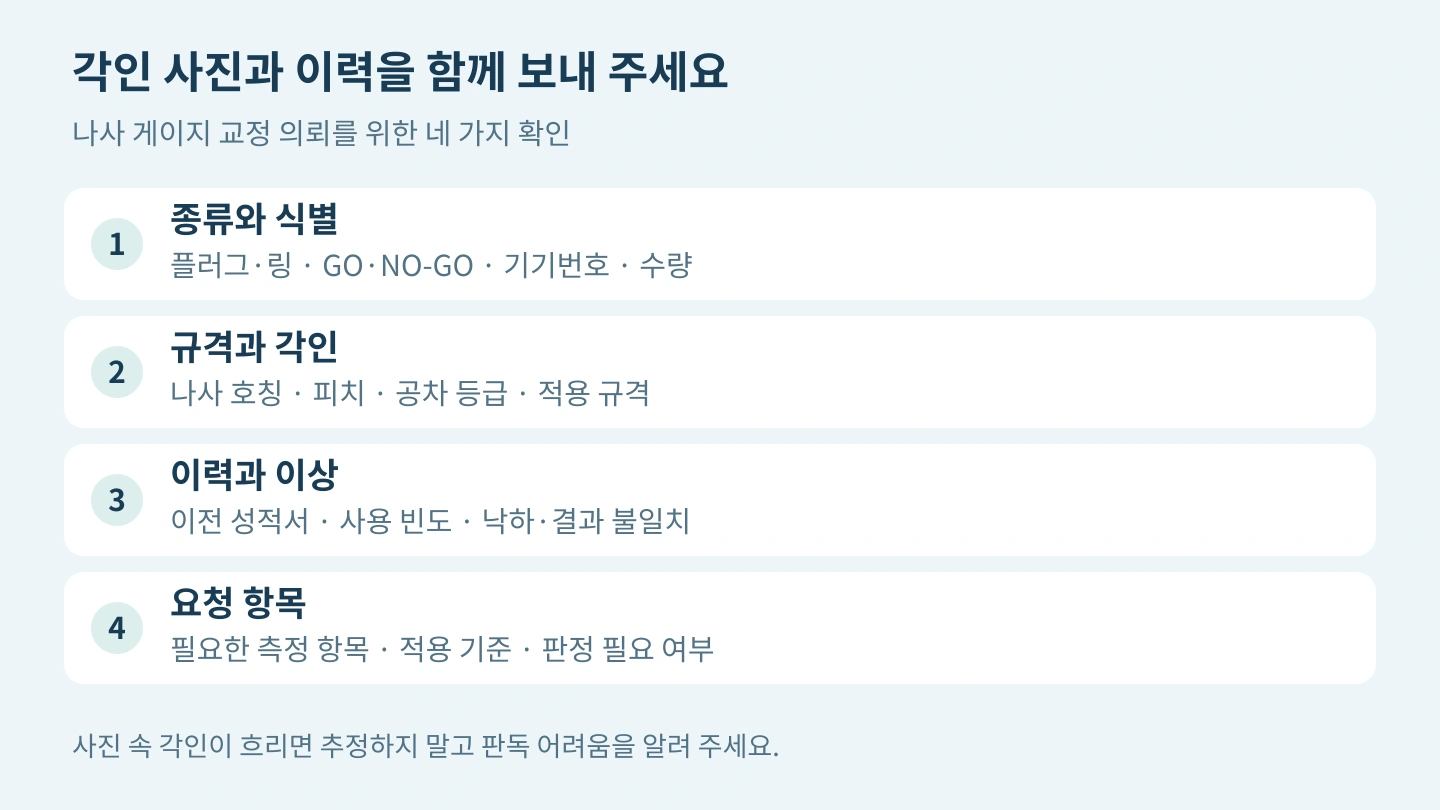

“나사 게이지 몇 개”라는 정보만으로는 대상과 필요한 결과를 특정하기 어렵습니다. 아래 정보를 목록으로 정리하면 상담 과정에서 누락을 줄일 수 있습니다.

각인이 흐리면 임의로 추정해 목록을 채우기보다 “판독 어려움”이라고 적고 사진을 첨부하세요. 양단형 게이지는 손잡이 하나라는 이유로 어느 한쪽의 의뢰가 누락되지 않도록 GO·NO-GO 각각 필요한 확인 범위를 전달하는 편이 좋습니다.

성적서를 받으면 의뢰한 게이지와 각 측정부가 맞는지, 요청 항목과 결과가 연결되는지 확인하세요. 합부판정을 요청했다면 적용 기준과 판정규칙도 함께 확인합니다. 칼테크에 게이지 각인 사진, 수량, 이전 성적서를 보내 주시면 규격별 교정 가능 여부와 인정범위, 필요한 준비사항을 확인해 안내드리겠습니다.
