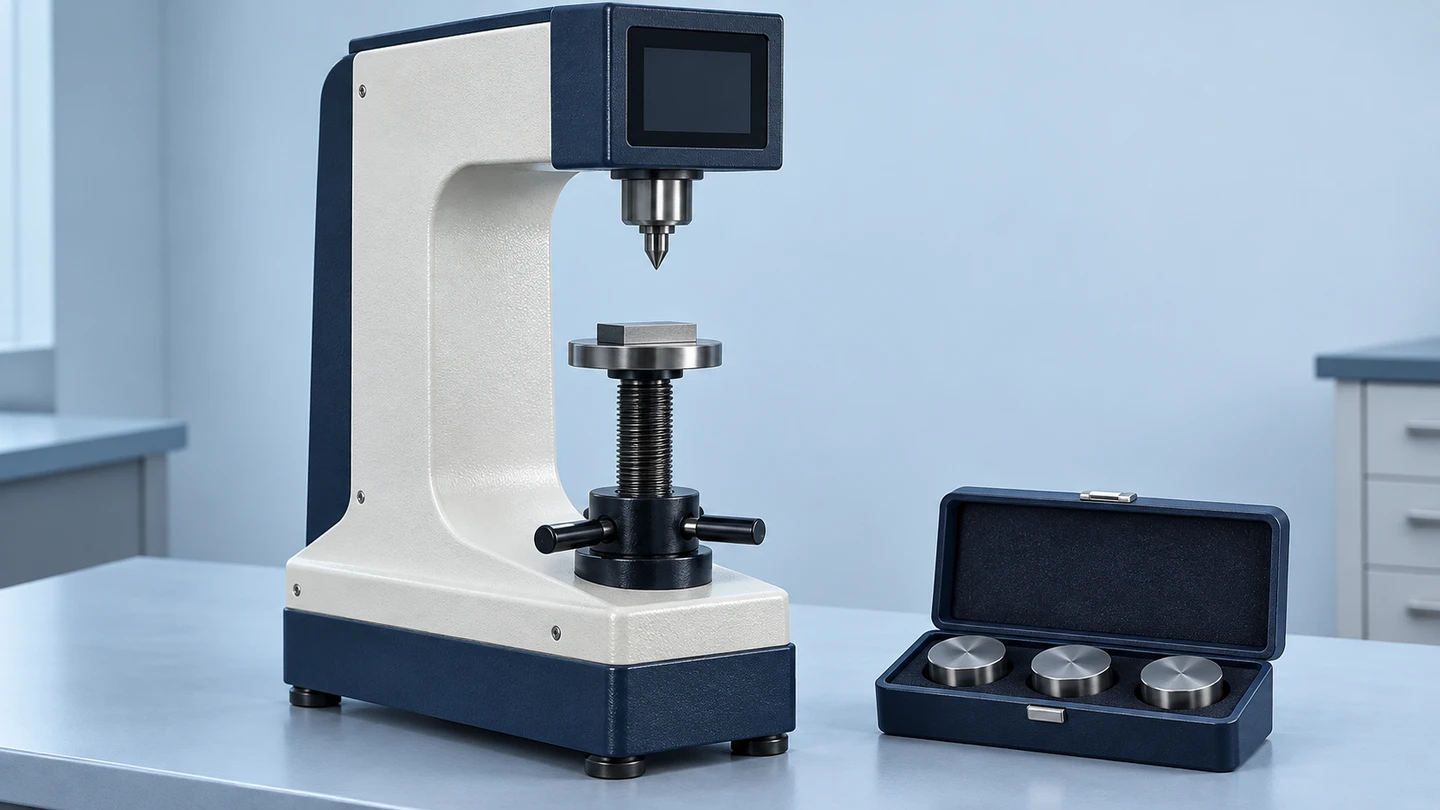

로크웰 경도계 교정, HRC만 알려주면 될까요?

“HRC로 쓰는 경도계 한 대입니다” 다음에 필요한 정보

로크웰 경도계 교정을 문의할 때 “HRC로 사용합니다”라고 알려 주시면 중요한 출발점이 됩니다. 여기에 평소 측정하는 경도 범위, 함께 사용하는 다른 스케일, 장착한 압자 정보를 더하면 필요한 교정 범위를 구체적으로 상담할 수 있습니다.

예를 들어 “주로 40~60 HRC 부근의 제품을 검사합니다”라는 설명은 “HRC를 씁니다”보다 사용 조건을 명확하게 전달합니다. 이 숫자는 상담 방법을 보여 주는 가상 예시이며, 칼테크의 인정범위나 정해진 교정점을 뜻하지는 않습니다.

이번 글은 금속 재료에 사용하는 일반 로크웰 경도시험기를 중심으로, 의뢰 전에 무엇을 확인하면 좋은지 설명합니다.

HRC와 HRB는 같은 숫자 눈금이 아닙니다

로크웰 경도시험은 정해진 시험력 순서에 따른 압입 깊이의 차이를 이용해 경도를 구합니다. 스케일마다 압자와 시험력의 조합이 달라지므로, 숫자 옆의 HRC·HRB 같은 표기까지 함께 읽어야 합니다. (Struers, 로크웰 경도시험 안내)

HRC와 B 스케일의 대표 조건을 비교하면 다음과 같습니다.

여기서 총 시험력은 초기 시험력을 포함한 값입니다. 150 kgf에 10 kgf를 다시 더하는 의미가 아닙니다. 표는 두 스케일을 이해하기 위한 비교이며, 시험 조건을 바꾸는 작업 지침은 아닙니다. (Mitutoyo, 로크웰 경도시험기 기술자료 — 경도 스케일 표)

B 스케일은 현장에서 HRB라고 부르기도 하지만, 초경합금 구 압자를 사용한 결과에는 HRBW 또는 HRB(W) 같은 표기를 볼 수 있습니다. 제조사 Buehler도 초경합금 구로 교정한 기준편과 강구로 교정한 기준편을 구분해 안내합니다. 의뢰할 때는 기기와 성적서의 표기를 임의로 바꾸지 말고 그대로 전달해 주세요. (Buehler, 로크웰 기준편 안내)

HR15N·HR30T처럼 표면 로크웰 스케일을 함께 쓰는 모델이라면 그 표기도 알려 주세요. 일반 로크웰과 시험 조건이 다르므로 HRC만 의뢰하고 모든 기능을 확인한 것으로 생각해서는 안 됩니다.

스케일과 실제 사용 경도 범위를 함께 알려 주세요

한 기기로 여러 스케일을 사용할 수 있어도, 한 스케일의 결과만으로 나머지 스케일까지 확인된 것은 아닙니다. 또한 같은 HRC라도 평소 검사하는 경도 수준이 어느 구간인지 알아야 의뢰 목적을 구체화할 수 있습니다.

접수 전에 제품 도면이나 검사 기준서에서 사용 스케일과 요구 경도 범위를 확인하세요. 내부 기준이나 고객 요구에 따라 적용하는 시험 규격이 있다면 규격명과 판본도 함께 알려 주시면 좋습니다.

“평소 40~60 HRC를 사용한다”는 정보와 “어느 기준편으로 몇 점을 확인할 것인가”는 구분해야 합니다. 최종 확인 구간과 기준편 구성은 적용 규격, 의뢰 목적, 가능한 교정 범위를 확인한 뒤 협의합니다. 제조사의 기준편 안내도 일상점검과 간접검증에 사용하는 기준편의 선정 조건을 구분하고 있습니다. (Buehler, 기준편 선정 안내)

기준편 일상점검과 정기적인 교정은 역할이 다릅니다

“기준편을 눌러 보니 값이 맞았습니다. 그러면 교정을 따로 받을 필요가 없을까요?”라는 질문이 생길 수 있습니다. 기준편을 사용했다는 사실만으로 점검과 교정의 범위가 같아지는 것은 아닙니다. 어떤 절차로 무엇을 확인하고 기록했는지를 함께 봐야 합니다.

일상점검은 사용하는 스케일과 경도 수준에 맞는 기준편으로 기기의 상태를 확인하고 변화를 기록하는 데 도움이 됩니다. 점검 주기와 방법, 허용기준은 적용 시험 규격과 사내 절차에 따라 관리하세요.

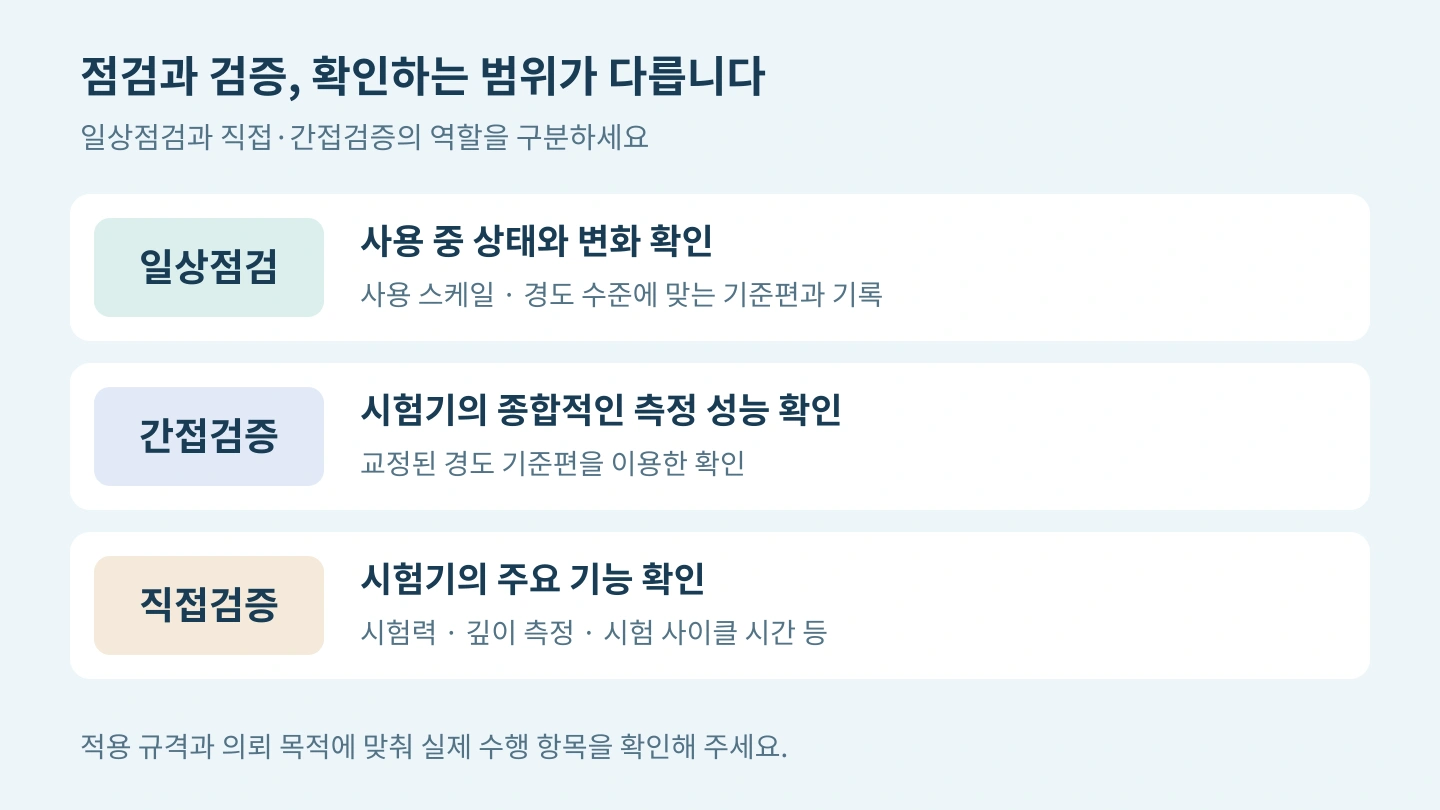

시험기 검증 방법에는 다음과 같은 구분도 있습니다.

• 간접검증: 교정된 경도 기준편을 측정해 시험기의 종합적인 측정 성능을 확인합니다.
• 직접검증: 시험력, 깊이 측정, 시험 사이클의 시간 등 주요 기능이 정해진 허용범위에 들어오는지 확인합니다.

ISO 6508-2:2023의 공식 개요도 이 두 방법을 구분합니다. 따라서 직접검증과 간접검증을 모두 수행하는지, 어떤 항목의 결과를 제공하는지는 의뢰 범위에 맞춰 확인해야 합니다. (ISO 6508-2:2023, 시험기와 압자의 검증 및 교정)

NIST의 로크웰 측정 안내는 정기적인 간접검증과 일상점검을 함께 다루며, 실제 사용하는 압자와 시험기의 조합을 확인하는 것이 중요하다고 설명합니다. 일상점검 기록은 정기적인 교정·검증과 함께 활용할 관리 자료로 보시는 것이 좋습니다. (NIST SP 960-5, 7.2절)

값이 흔들린다면 압자·받침대·시편 조건도 살펴보세요

경도값이 평소와 다르다고 해서 곧바로 재료나 시험기 중 하나만 원인이라고 단정하기는 어렵습니다. 로크웰 시험은 압입 깊이를 이용하므로 시편이 안정적으로 지지되는지, 받침대에 오염이나 손상이 있는지, 주변 진동이 있는지도 살펴볼 필요가 있습니다. (Struers, 시편·장비·환경 준비 안내)

교정을 의뢰할 때는 원인을 추측하기보다 어떤 조건에서 어떤 현상이 나타났는지 알려 주세요.

• 기준편에서도 결과가 흔들리는지, 특정 제품에서만 차이가 나는지
• 특정 스케일이나 경도 구간에서만 차이가 나타나는지
• 압자·받침대 교체, 기기 이동, 수리나 설정 변경이 있었는지
• 이전 일상점검 기록과 비교해 언제부터 변화가 보였는지

기준편을 측정할 때도 기존 압흔이나 가장자리와의 간격을 적용 규격에 맞게 확보해야 합니다. 인접한 압흔은 주변 변형의 영향을 줄 수 있으므로, 기준편의 빈 공간만 보고 임의로 위치를 정하지 마세요. (Buehler, 압흔 간격 안내)

이상 상태를 기록하기 전에 임의로 기기를 조정하면 당시 상태를 파악하기 어려울 수 있습니다. 조정 전 결과가 필요하다면 접수 단계에서 알려 주세요. 교정과 조정의 차이는 「교정받으면 오차도 없어질까요?」에서 이어서 확인할 수 있습니다.

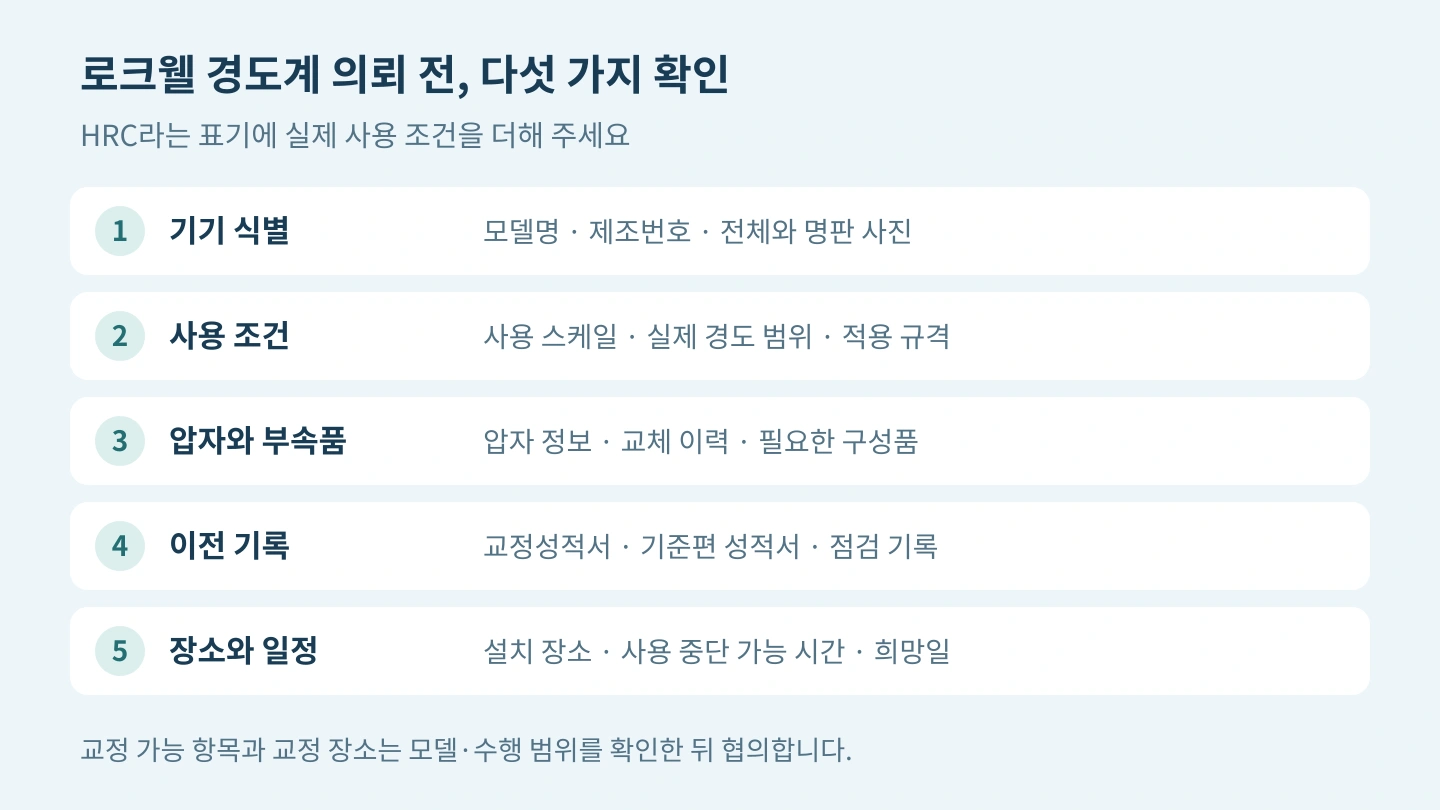

의뢰 전에 다섯 가지를 준비하세요

1. 기기 식별: 제조사, 모델명, 제조번호, 기기 전체와 명판 사진을 준비합니다.
2. 사용 조건: 사용하는 스케일, 실제 경도 범위, 적용 규격과 고객 요구사항을 정리합니다.
3. 압자와 부속품: 장착·보유한 압자 정보와 교체 이력을 알려 주세요. 부속품의 준비 범위는 접수 시 확인합니다.
4. 이전 기록: 지난 교정성적서, 기준편 성적서, 일상점검 기록과 이상 증상을 함께 준비합니다. 보유 기준편을 교정에 사용할 수 있는지는 별도 확인이 필요합니다.
5. 장소와 일정: 설치 장소, 기기를 사용할 수 없는 시간, 희망 완료일을 알려 주세요. 교정 장소와 이동 필요 여부는 모델과 수행 범위를 확인한 뒤 협의합니다.

기기번호와 서류 준비 방법은 「교정 의뢰 전 체크리스트」에서도 확인할 수 있습니다.

HRC라는 표기에 사용 조건을 더해 주세요

로크웰 경도계 교정은 어떤 스케일을 어느 경도 구간에서, 어떤 압자와 함께 사용하는지부터 알려 주시면 좋습니다. 칼테크에 기기 사진과 모델명, 사용 조건을 보내 주시면 정확한 인정범위와 교정 가능 항목, 준비사항을 확인해 안내드리겠습니다. 로크웰 경도계 교정 문의하기
