압력계 교정, 의뢰 전에 무엇을 확인해야 할까요?

바늘이 0에 있으면 정상 아닌가요?

설비를 멈췄을 때 압력계 바늘이 0으로 돌아오면 안심하기 쉽습니다. 하지만 영점이 맞는다는 사실만으로 실제 사용하는 압력 구간의 정확성까지 확인할 수는 없습니다. 압력계 교정은 기준 압력과 기기가 가리키는 값을 비교하는 작업입니다. (Beamex, 압력계 교정 안내)

의뢰할 때는 “압력계 몇 대”라는 수량과 함께 기기의 종류와 사용 조건을 알려 주세요. 특히 설비에 설치된 장비라면 누가, 언제 탈거할 수 있는지를 먼저 정해야 교정 일정을 구체적으로 잡을 수 있습니다.

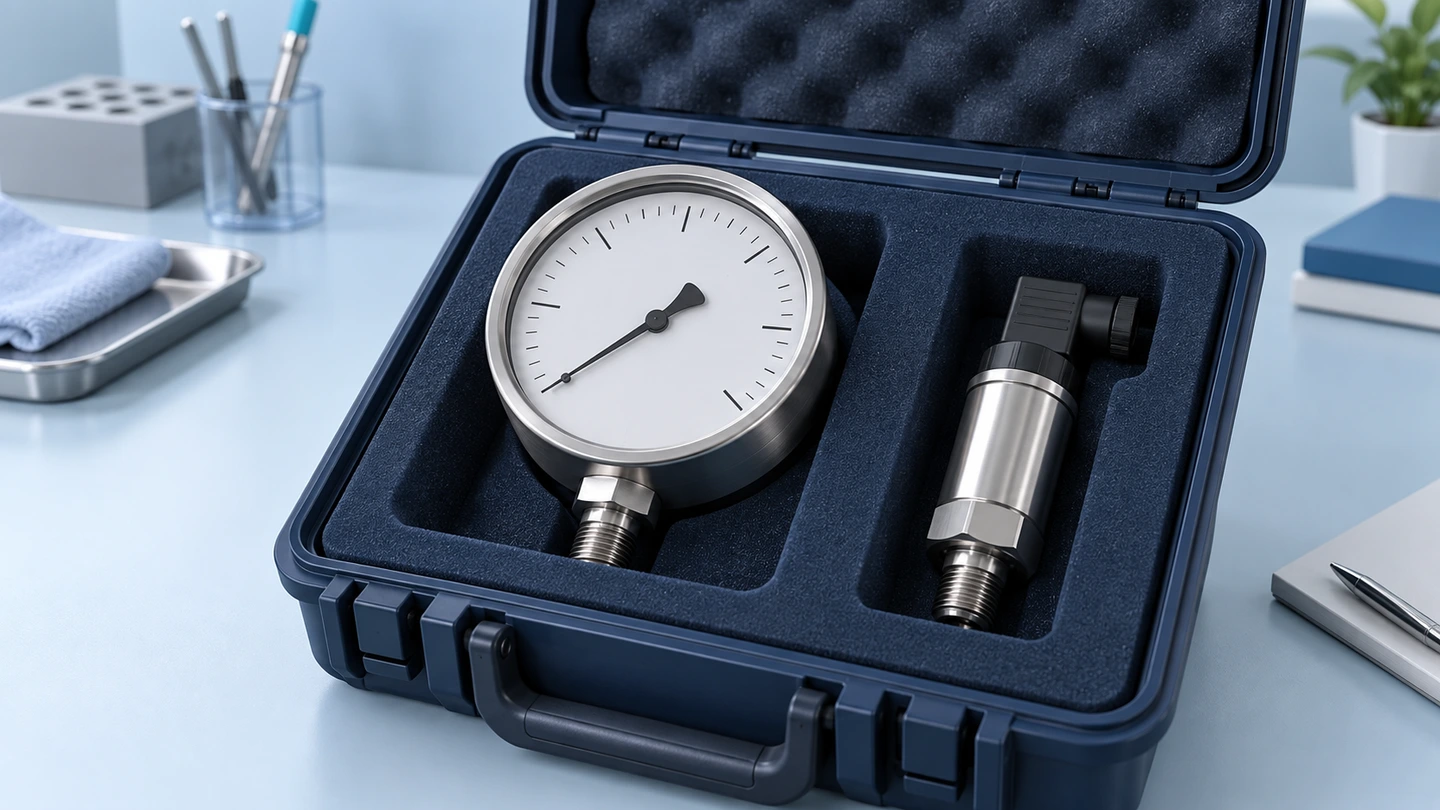

1. 압력계는 고객사에서 탈거해 준비해 주세요

칼테크에 압력계 교정을 의뢰하실 때는 고객사에서 압력계를 설비로부터 탈거해 주셔야 합니다. 탈거된 기기를 교정 장비에 연결해 필요한 압력 조건에서 비교할 수 있도록 준비하는 과정입니다.

교정 일정을 협의할 때는 품질 담당자뿐 아니라 설비·보전 담당자와도 탈거 가능일을 확인해 주세요. 설비 가동을 멈추기 어렵다면 정비 일정과 장비를 비울 수 있는 기간부터 알려 주시는 것이 좋습니다. 일반 압력계의 교정 장소와 가능 범위는 기기 사양 및 준비 조건을 확인한 뒤 안내드립니다.

탈거는 고객사의 작업 절차와 제조사 지침에 따라 자격을 갖춘 담당자가 수행해야 합니다. 설비를 안전하게 격리하고 잔압을 해제한 상태에서 작업해야 하며, 바늘이 0이라는 이유만으로 압력이 없다고 판단해서는 안 됩니다. WIKA의 압력계 설명서도 시스템의 압력이 해제된 후 분리하도록 안내하고, 기기에 남은 유체의 위험을 확인하도록 설명합니다. (WIKA, 압력계 모델 2 사용설명서 — 9.1절)

다이어프램 씰이나 모세관이 연결된 기기는 탈거 범위를 먼저 상담해 주세요. 설비에서 떼어 내는 작업과 기기 내부의 밀봉 구조를 분해하는 작업은 구분해야 합니다. WIKA는 씰·모세관·측정기가 하나의 밀봉 계통을 이루며, 충전액이 빠져나오면 기능에 영향을 주므로 밀봉된 충전부를 열지 않도록 안내합니다. (WIKA, 다이어프램 씰 기술자료 — 1쪽)

2. 압력변환기·압력센서는 반출교정으로 진행합니다

칼테크에서는 압력변환기와 압력센서의 현장교정을 진행하지 않습니다. 해당 품목은 반출교정으로 접수해 주세요. 반출교정은 장비를 고객사 설비에서 분리한 뒤 교정기관으로 보내 교정하는 방식입니다.

압력변환기·센서를 의뢰할 때는 압력 범위와 함께 출력 신호, 전원 조건, 배선·커넥터 정보도 준비해 주세요. 예를 들어 전류 출력형은 가한 압력에 대응하는 출력 전류를 함께 확인합니다. Beamex의 교정 예시도 압력 입력과 4–20 mA 출력값을 비교하는 구성을 보여 줍니다. (Beamex, 압력전송기 교정 예시)

모든 센서의 출력 방식이 같은 것은 아니므로 모델 설명서나 사양서를 함께 보내 주세요. 전용 케이블·커넥터의 동봉 여부, 표시기와 함께 확인할 필요가 있는지도 접수 시 협의합니다. 센서 자체의 교정과 설비 표시·제어 계통 전체의 확인 범위는 별도로 구분해 주세요.

3. 측정 범위·단위·압력 종류를 확인하세요

기기의 전체 측정 범위와 평소 사용하는 압력 범위를 함께 적어 주세요. 숫자 옆의 단위까지 그대로 전달하는 것이 중요합니다. 눈금판이나 명판 사진을 첨부하면 정보를 확인하기 쉽습니다.

압력에는 게이지압·절대압·차압처럼 기준이 다른 종류가 있습니다. 제품 설명서나 명판에 표시된 종류를 함께 알려 주세요. 종류를 모르겠다면 임의로 선택하지 말고 모델명과 사진으로 확인을 요청하세요. (Beamex, 압력 종류와 교정 개요)

사내 절차나 고객사 요구에서 정한 교정점과 허용기준이 있다면 함께 전달해 주세요. 교정 가능 여부와 최종 교정 범위는 해당 기기의 사양과 요구사항을 확인한 뒤 정합니다.

4. 사용 유체와 연결 규격도 함께 알려 주세요

압력계 안쪽이 공기·물·오일 등 어떤 유체와 접촉했는지 확인해 주세요. 교정에 사용하는 매체를 정할 때는 사용 유체와의 적합성, 잔류물에 의한 오염 가능성을 고려해야 합니다. (Beamex, 압력 매체와 오염 확인)

산소용이나 부식성·유해 유체에 사용한 기기는 용도와 잔류물 상태를 접수 전에 알려 주세요. 임의로 세척제나 오일을 넣기보다 제조사 지침과 고객사 안전 절차에 따라 처리하고, 안전한 취급·반출 조건을 협의해 주세요.

연결부는 크기만 보지 말고 나사 규격과 수·암나사 구분을 확인합니다. G·NPT 등 표시가 있다면 사양서 내용 그대로 적고, 모를 때는 연결부 사진을 첨부하세요. 다이어프램 씰·플랜지 등 별도 구성이 있으면 전체 조립 상태가 보이는 사진도 함께 준비해 주세요.

5. 이상 증상은 발견한 그대로 적어 주세요

아래와 같은 상황이 있었다면 언제, 어떤 조건에서 나타났는지 알려 주세요. 의뢰 단계에서 원인을 단정할 필요는 없습니다.

• 압력을 해제한 뒤에도 바늘이나 표시값이 평소 위치로 돌아오지 않음
• 사용 중 바늘이 크게 흔들리거나 표시값이 불안정함
• 연결부에서 누설이 의심됨
• 과압, 충격, 낙하 또는 수리 이력이 있음
• 압력변환기·센서의 출력값이 평소와 다르게 나타남

이전 성적서가 있으면 이번에 의뢰하는 기기와 제조번호가 일치하는지 확인해 함께 준비해 주세요. 기본적인 기기 식별과 서류 준비는 「교정 의뢰 전 체크리스트」에서 이어서 확인할 수 있습니다.

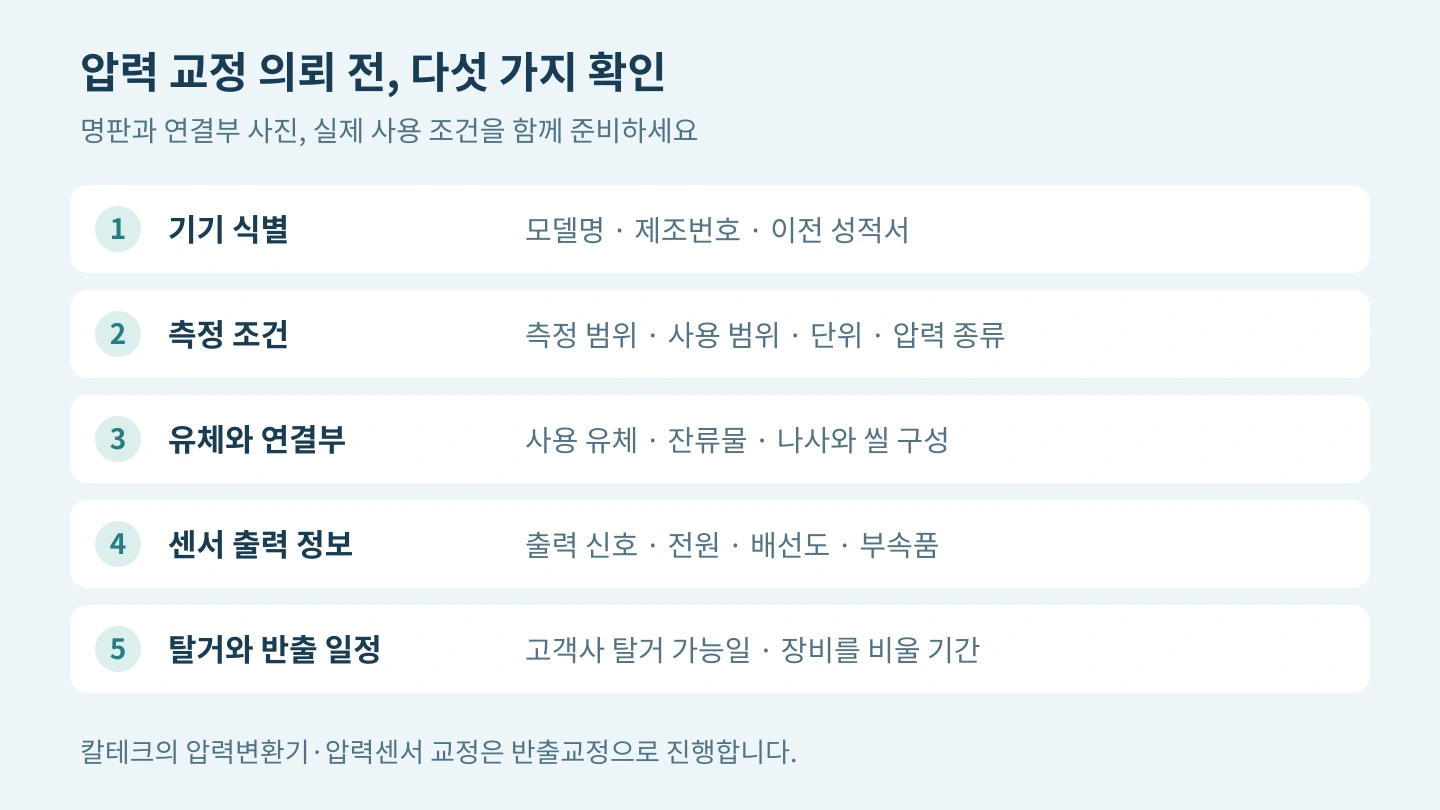

의뢰 전에 준비할 다섯 가지

사진과 사용 조건부터 보내 주세요

압력계의 눈금판·명판·연결부 사진과 실제 사용하는 압력 범위를 알려 주세요. 압력변환기·센서는 출력 사양이 적힌 자료도 함께 보내 주시면 좋습니다.

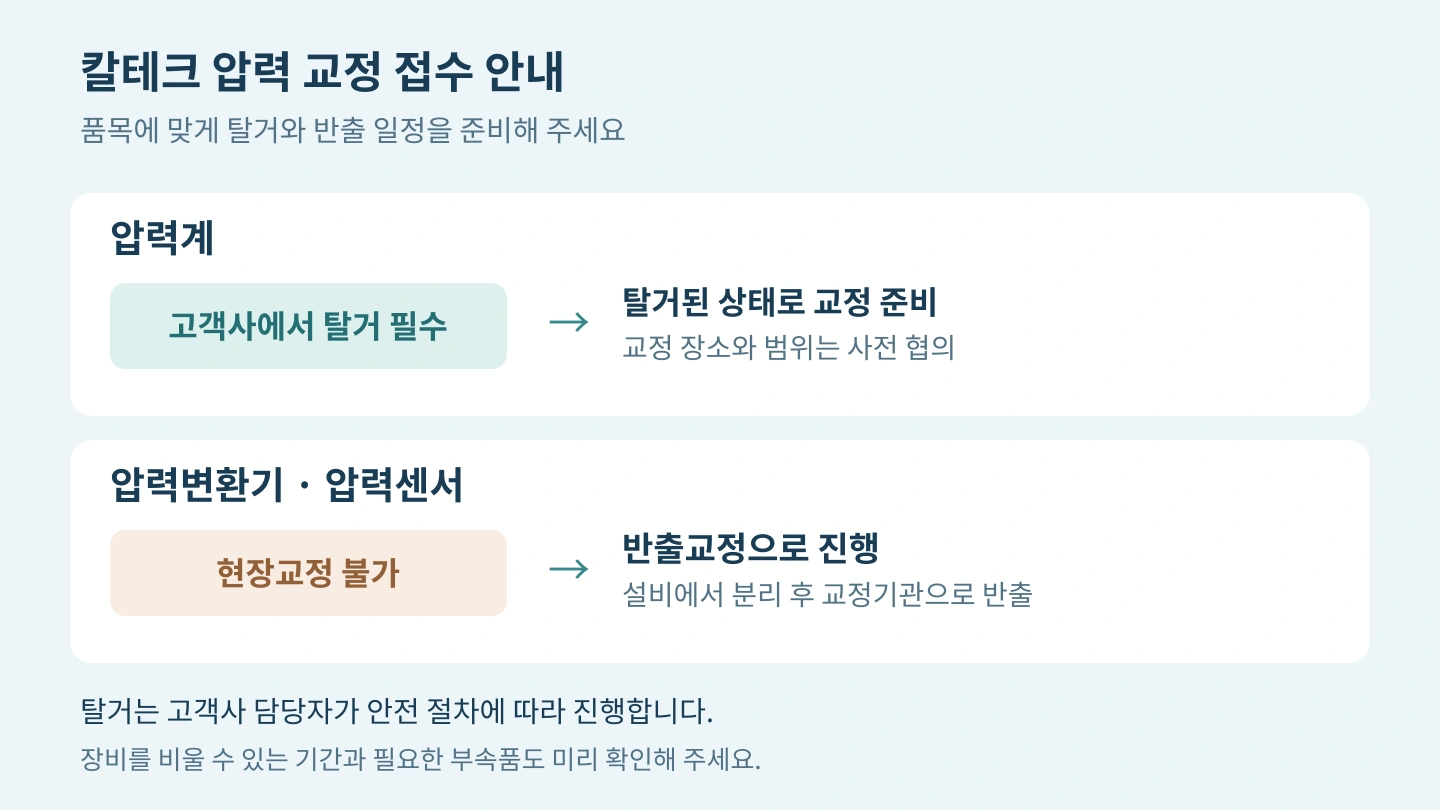

압력계는 고객사에서 탈거해 준비해 주셔야 하며, 압력변환기·압력센서는 현장교정 없이 반출교정으로 진행합니다. (주)칼테크가 모델별 교정 가능 범위와 필요한 구성품, 준비 일정부터 확인해 안내드리겠습니다. 압력 교정 문의하기
